1. はじめに
スマートフォンを充電パッドの上に置くだけで電池が回復する。ワイヤレス充電は、今やすっかり身近な技術になりました。ケーブルを抜き差しする手間から解放され、机の上やカフェのテーブルがそのまま「充電スポット」になる体験は、一度味わうとなかなか手放せません。
ただ、その便利さの裏側には、地味ながら根深い課題があります。ワイヤレス充電は、コイルとコイルが正対して初めて効率よく電力を受け渡せる仕組みです。少し位置がズレただけで充電速度が落ち、発熱が増え、最悪の場合は充電が始まらないことすらあります。深夜に置いたはずのスマホが、朝にはほとんど充電されていなかったという経験は、多くの人に心当たりがあるはずです。
実はこの「位置ズレ問題」と「起動時の電圧問題」に対して、受電側の回路そのものを工夫で乗り越えようとする技術開発が続けられてきました。複数のコイルを搭載し、状況に応じてつなぎ方を切り替える、いわば「頭のいい受け手」を作る発想です。本記事では、ワイヤレス充電の基本原理を整理したうえで、特許から見える受電回路の進化と、これからの応用の広がりを読み解いていきます。
2. ワイヤレス充電の基本と「受け手」の事情
2-1. 電磁誘導と磁界共振のしくみ

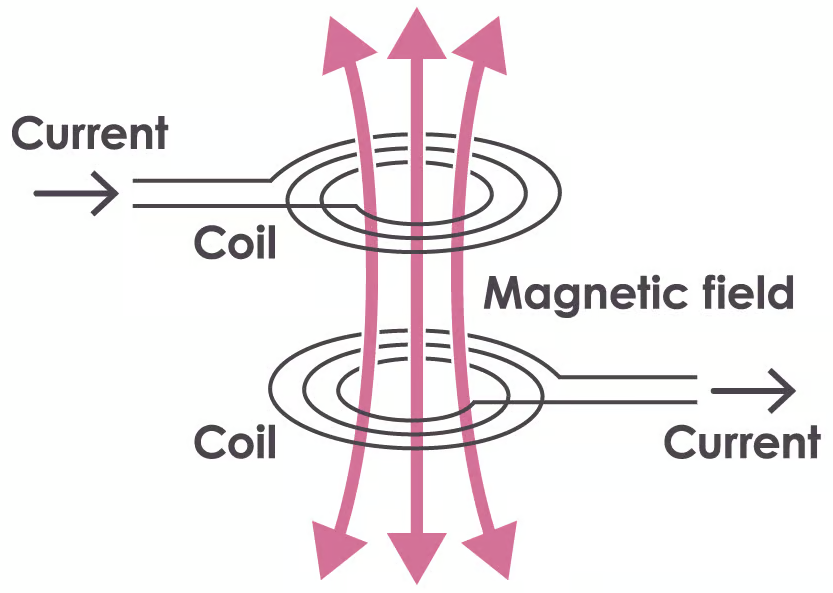

身の回りのワイヤレス充電の多くは、電磁誘導を利用しています。充電パッド側の送信コイルに交流電流を流すと、その周囲に磁界が生まれます。この磁界の中にスマートフォン側の受電コイルを置くと、コイルに起電力が発生し、電流が取り出せる。原理自体は、高校物理で習うファラデーの電磁誘導の法則そのものです。
これをさらに伸ばしたのが磁界共振方式です。送信側と受電側のコイルを同じ共振周波数に調整しておくと、同調した楽器の弦が共鳴して鳴るように、少し距離が離れていても効率よくエネルギーを渡せます。現在主流のQi規格は基本的に密着型の電磁誘導ですが、EV向けのワイヤレス給電などでは磁界共振の考え方が活用されています。
2-2. 「置くだけ」の裏にある受電回路
受電コイルが得るのは交流の電気です。しかしバッテリーが欲しいのは直流です。そのためスマートフォンの内部では、受電コイルで拾った交流を整流回路が直流に変換し、さらに電圧を整えてからバッテリーへ送っています。
ここで悩ましいのが、受電コイルが作り出す電圧が一定ではないことです。コイル同士が正対していて送電側が全力で動いているときは十分な電圧が得られますが、位置がズレているときや、充電が始まったばかりの微弱な段階では、得られる電圧がぐっと下がります。整流回路やその先の充電回路には「この電圧以下では働けない」という下限があるため、電圧が足りないとシステム全体が起動すらできません。つまり、弱い磁界からでも確実に電気を立ち上げる「起動力」が、受電側の設計で重要な勝負どころになるのです。
2-3. 位置ズレと発熱、安全の課題
コイルの位置ズレは、単に充電が遅くなるだけの問題ではありません。伝わらなかったエネルギーは熱に化け、パッドの上に置かれた硬貨やクリップのような金属異物があれば、それ自体が加熱されてしまいます。こうした背景から、近年の規格では磁石による位置合わせや、異物検知の仕組みの重要性が高まっています。たとえば新しいQi2規格では、充電コイルの周囲に磁石のリングを配置して、送信側と受電側をぴたりと正対させる方式が採用されました。
3. 特許から見る技術革新
3-1. マルチコイルで「どの向きでも受けられる」受電ユニット(US9620985B2)
Intelの特許 US9620985B2 は、複数の受電コイルを備えたワイヤレス受電ユニットに関する発明です。ポイントは、第1のコイルと第2のコイルを並列に接続できる構成にしたこと、そして第2のコイルを第1のコイルに対して角度をつけて配置したことにあります。
コイルを並列につなぐと、回路全体の抵抗が下がり、エネルギーのロスを抑えられます。さらに、2つのコイルを1つのチューニング回路でまかなえるため、部品点数と基板スペースの節約にもなります。薄型化が宿命のノートPCやタブレットにとって、これは大きな利点です。
もうひとつ面白いのが、コイルを異なる向きに配置する発想です。水平に置いたコイルは平らな充電パッドには強い一方、壁掛け式や側面から給電するタイプには弱い。垂直方向のコイルを併せ持てば、デバイスを「立てても」「寝かせても」電力を受け取れるようになります。充電の姿勢を選ばないという自由は、使い勝手を大きく変えるはずです。
3-2. コイルの「つなぎ方」を切り替える、直列・並列の発想
ここで注目したいのが、複数コイルの接続を「直列」と「並列」で切り替える回路設計のトレンドです。電気回路の基本として、コイルを直列につなぐと電圧が加算されて高くなり、並列につなぐと電流容量が増えて抵抗が下がります。
この性質を充電の場面に当てはめると、こんな戦略が見えてきます。充電開始直後のように磁界が弱く、得られる電圧が低いときはコイルを直列に接続する。2つのコイルの電圧を足し合わせれば、弱い入力でも整流回路を動かせる水準まで電圧を持ち上げられます。いわば、弱い水流でも水車を回し始めるための工夫です。一方、充電が軌道に乗って十分な磁界が得られるようになれば、並列に切り替えて抵抗を下げ、効率よく大電流を流す。
特許の世界では、この「状況に応じてコイルの接続形態を再構成する」アイデアを軸に、スイッチ群と起動回路を組み合わせた受電デバイスが提案されてきています。マルチコイルを単に増やすのではなく、接続そのものを動的に操ることで、起動の確実さと効率の両立を狙う方向性です。身近な言葉で言えば、自転車の変速ギアのようなもので、坂道のスタートでは軽いギア、平地の巡航では重いギア、という切り替えを回路の中で行っているのです。
3-3. 受け手と送り手の両側からの進化:位置ズレ同定と異物検知
受電回路だけでなく、システム全体の頭の良さも進化しています。香港大学の US10868447B2 は、受電側からの測定や無線通信を使わずに、送信側の入力電圧と入力電流だけからコイルの位置ズレと相互結合の度合いを高速に同定する手法を開示しています。従来の最適化アルゴリズムでは数十分かかったパラメータ推定を、複数の周波数で系を励起して連立方程式を解くことで、数秒で求められるようにしたものです。位置ズレを素早く知ることができれば、送電側の出力調整や、ユーザーへの「置き位置をずらしてください」という案内につなげられます。
もう1件、Appleの US11316383B1 は異物検知の信頼性を高める発明です。ワイヤレス給電器は、電力の送信と異物検知を交互に行いますが、近くに別の給電器があると、その信号が干渉して検知精度が落ちてしまいます。そこでこの発明では、送電コイルとは別のセンシングコイルで周囲のノイズを拾い、送電コイルの測定値から差し引くことで干渉を打ち消します。さらに、信号の品質を評価して、ノイズの少ないタイミングに検知のタイミングをずらす工夫も盛り込まれています。安全という地味な領域にこそ、緻密な回路設計の競争があるのです。
4. 応用分野・実用化
4-1. スマートフォンとウェアラブル
応用の中心は、やはりスマートフォンです。Qi2以降、磁石による位置合わせが標準化されたことで「ズレて充電できていない」トラブルは減りつつありますが、規格の上限電力が引き上げられるにつれて、受電側の回路設計の巧拙が差になって現れます。直列・並列切り替えのような再構成可能な受電回路は、弱い磁界での起動性と、高電力時の効率を両立させる手段として注目されています。スマートウォッチやワイヤレスイヤホンのような小型機器ではコイルが小さく、そもそも得られる電圧が低いため、起動性の工夫は特に重要です。
4-2. 電気自動車のワイヤレス給電

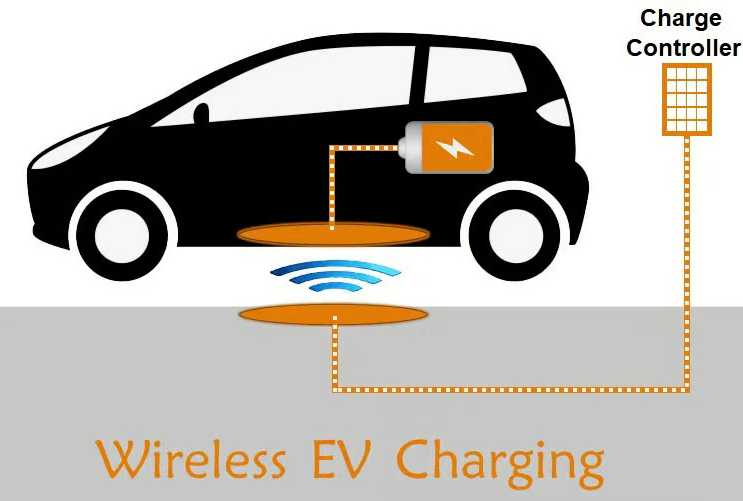

EVの世界でもワイヤレス給電は現実のものになりつつあります。SAE J2954では、地上設置の送電パッドと車両側の受電パッドの位置合わせを支援する仕組みまで標準化され、効率のクラス分けも定められています。クルマの駐車位置は毎回微妙にズレるものです。ここでも、位置ズレを素早く検知して送電を最適化する技術や、結合状態の変化に強い受電回路が鍵を握ります。将来は走行中給電、つまり道路に埋め込まれたコイルから動きながら充電する構想も視野に入っています。
4-3. 医療機器と埋め込みデバイス
もっともドラマチックな応用は、医療分野かもしれません。心臓ペースメーカーや埋め込み型センサーは、電池交換のたびに手術が必要になるリスクを抱えています。磁界共振によるワイヤレス給電は、皮膚を越えて体内のデバイスに電力を届ける有望な手段として研究が進んでおり、最近のレビュー論文では、柔軟で生体適合性の高いコイル設計や、使用後に体内で自然に分解される給電デバイスまで報告されています。ワイヤレス給電が「ケーブルをなくす技術」から「体内のデバイスを生かし続ける技術」へと広がっています。
5. 課題と展望
5-1. 現在の課題
第一の課題は効率です。ワイヤレス充電は、どうしても送電から受電、整流、変換の各段階でエネルギーを失い、ケーブル給電には及びません。発熱は効率低下の裏返しであり、充電速度と安全のトレードオフでもあります。第二に、回路の複雑化です。複数コイルと切り替えスイッチを搭載すれば、基板面積とコストが増え、制御も難しくなります。第三に、規格と独自技術の緊張関係です。メーカー各社が工夫を重ねても、規格適合と相互運用性の枠組みの中に収める必要があります。
5-2. 研究の最前線
最前線では、再構成可能な回路設計が進んでいます。今回取り上げた直列・並列切り替えに加えて、受動部品の定数を動的に変える同調回路や、スイッチ制御コンデンサと整流回路を組み合わせた効率最適化が提案されています。位置ズレの同定や異物検知には、信号処理にAIを組み込む動きも出てきました。コイル素材やフェライトシートの改良など、地味な材料開発も着実に効率を押し上げています。
5-3. 未来の展望
中長期的には、「充電することを意識しない世界」が目指されています。机に置けば、車に乗れば、体につけていれば、気づかないうちに満たされている。受電回路の進化は、その世界に向けた土台づくりです。コイルの数やつなぎ方を状況に応じて変えられる「賢い受け手」は、給電スポットが増え、給電の姿勢や距離が多様化するほど価値を増します。ワイヤレス給電は、目立たないながらも確実に、私たちとエネルギーの距離を縮めていくでしょう。
あわせて読みたい
エネルギーを「配線」で届ける世界も進化しています。PoEの先を行くClass 4電力の解説記事も、ぜひあわせてご覧ください。
ワイヤレス充電の土台にあるコイルと磁界の制御は、5G/6Gの基地局協調と同じく「見えない場」を操る技術です。こちらの記事もおすすめです。
6. 結論
ワイヤレス充電は、電磁誘導という古典的な原理の上に成り立ちながら、受電回路の設計で日々進化を続けている技術です。複数コイルの採用、直列と並列の切り替えによる起動性と効率の両立、位置ズレの高速同定、干渉に強い異物検知。特許を眺めると、「受け手」を賢くするための地道で緻密な工夫の積み重ねが見えてきます。スマートフォンからEV、そして体内の医療デバイスまで、「置くだけ」「いつの間にか」充電できる世界は、こうした回路設計の進化に支えられています。次に充電パッドにスマホを置いたとき、その下で働く小さなコイルたちの物語に、少しだけ思いを馳せてみてください。
関連アイテム
「ワイヤレス給電技術入門」
ワイヤレス給電の原理から回路設計までをもっと知りたい方へ。技術者向けですが、図解も多く、本記事の背景理解におすすめの一冊です。
参考文献
テーマに近い関連する特許文献
- US9620985B2 – Multi-coil wireless charging（2017年発行、Intel） https://patents.google.com/patent/US9620985B2/en
- US10868447B2 – Fast method for identifying coil misalignment and mutual coupling of transmitter and receiver coils in wireless charging systems（2020年発行、香港大学） https://patents.google.com/patent/US10868447B2/en
- US11316383B1 – Wireless power systems with foreign object detection（2022年発行、Apple） https://patents.google.com/patent/US11316383B1/en
記事を作成するにあたり参考にした文献
- npj Flexible Electronics (2026) – “From materials to systems: resonant inductive coupling for advanced bioelectronics” https://www.nature.com/articles/s41528-026-00576-y
- SAE International – “J2954 Wireless Power Transfer for Light-Duty Plug-in/Electric Vehicles” https://www.sae.org/standards/j2954-wireless-power-transfer-light-medium-duty-vehicles
- Wireless Power Consortium – Qi / Qi2 規格公式情報 https://www.wirelesspowerconsortium.com/
- Granite River Labs – “Qi 2.1 Wireless Charging: Active Alignment, Magnetic Power Profile” https://www.graniteriverlabs.com/en-us/technical-blog/qi-wireless-alignment-power-profile
