1. はじめに
5Gは高速・大容量で注目されてきましたが、実際に使う場面では「人が多い場所で急に遅くなる」「建物の陰で不安定になる」「移動中に品質が落ちやすい」といった悩みが残っています。こうした弱点は、1台の端末が基本的に“いちばん良さそうな1つの基地局”を中心に通信する仕組みに由来する部分があります。そこで次の進化として注目されているのが、複数の基地局や送受信点が協力して、1台の端末へ同時に電波を届ける考え方です。これは5G-Advancedから6Gにかけて重要度が増すテーマで、セル端の通信品質や高速移動体での安定性を引き上げる有力候補と見られています。

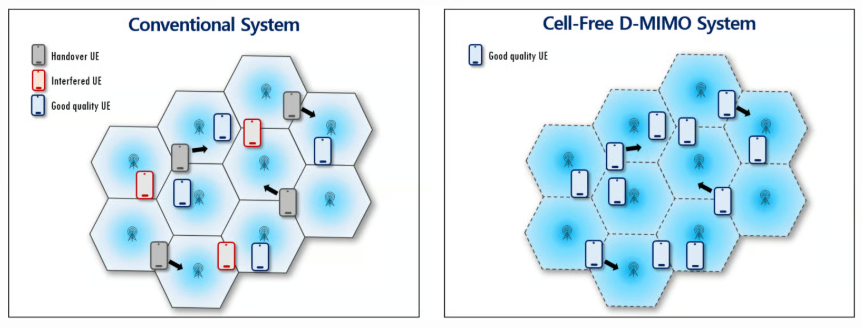

出典：Samsung Research Blog (https://research.samsung.com/blog/UE-Centric-Distributed-MIMO-for-5G-and-Beyond-Benefits-Challenges-and-Promising-Solutions)
2. 複数基地局が協力する通信
2-1. これまでの「最良基地局」方式の限界
従来の移動通信では、端末は周辺の基地局の中から条件の良い相手を選び、主としてその基地局と通信してきました。この方式は実装しやすい反面、セル境界や遮へい環境では不利になりやすく、別の基地局からの電波が“助け”ではなく“干渉”になりがちです。特に高周波数帯や高密度配置の時代になるほど、どの基地局につなぐかだけではなく、複数の送信点をどう束ねるかが品質を左右するようになります。
2-2. NCJTとCJTは何が違うのか
複数基地局が協力する方式には、大きく分けてNCJTとCJTがあります。NCJTは、複数の送信点が端末を支える点では共通ですが、各送信が必ずしも厳密にそろっていない方式です。これに対してCJTは、位相やタイミングまで強く意識して信号を重ね合わせ、端末から見ると複数の基地局が1つの大きな送信機のように振る舞うことを目指します。実現は難しくなりますが、うまくそろえばセル端や移動中でも信号を強く受けられる可能性があります。
2-3. カギを握るのは「無線の見え方」を返す仕組み
この協調送信で重要なのが、端末がネットワークへ返すCSIです。これは「いま無線路がどう見えているか」という観測情報で、どの送信点を使うか、どの重みでビームを作るかを決める材料になります。複数TRPが協力するほど、必要な情報は増え、報告の負荷も重くなります。だからこそ、通信品質を上げつつ、報告を増やしすぎない設計が実用化の核心になります。

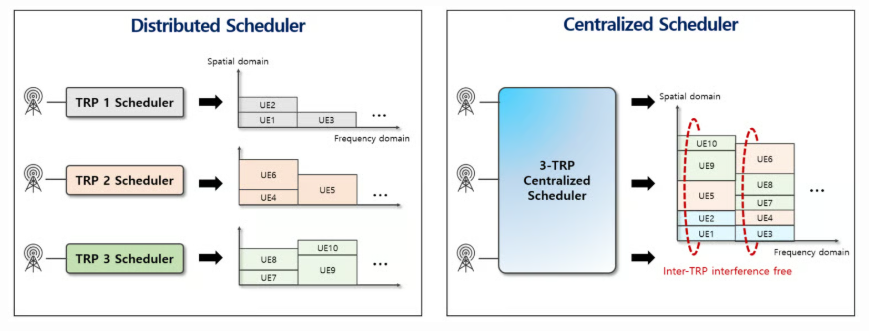

出典：Samsung Research Blog (https://research.samsung.com/blog/UE-Centric-Distributed-MIMO-for-5G-and-Beyond-Benefits-Challenges-and-Promising-Solutions)
3. 特許から見る技術革新
3-1. Appleの特許は「賢い報告の型」を整えようとしている
Appleの特許では、multi-TRP coherent joint transmissionに向けて、CSIフィードバック用のコードブック設計が詳しく検討されています。要するに、端末が複数TRPの状態をすべて生のまま返すのではなく、ネットワークが使いやすい形へ整理して返すための“型”を整えようとしているわけです。複数の方向、周波数成分、送信点の組み合わせをどう圧縮して表すかは、CJTの実用性に直結します。 WO2023177928A1
3-2. Qualcommの特許は「何を返すか」の柔軟化に重心がある
Qualcommの特許は、multi-TRPでCSIレポートをどう構成するかに焦点があります。複数のCSI-RSリソースやポート群に対して、どの情報をどの単位で返すかを柔軟に切り替えられるようにしており、協調送信の候補が増えても報告が破綻しない設計を志向しています。基地局側が必要な粒度に応じて設定を変えられれば、端末負荷と性能のバランスも取りやすくなります。 US12088376B2
3-3. Samsungの特許は「動きながらでも使える」方向へ進めている
Samsungの特許は、multi-TRP coherent joint transmission向けのCSI処理をさらに前へ進め、高速移動や時間変動が大きい場面でも安定して使えるよう工夫しています。特に、空間や周波数だけでなく時間変動まで意識した表現を取り込むことで、“止まっている前提”ではない協調送信へ近づけようとしている点が興味深いところです。駅・車内・屋外移動のような実利用を考えると、この方向性は非常に重要です。 US20240372590A1
4. 応用分野と実用化のインパクト
まず分かりやすい恩恵は、セル端や遮へい環境の救済です。従来は不利だった場所でも、複数の送信点から信号を受けられれば、どこか1つが弱くても全体として品質を保ちやすくなります。また、基地局の切り替えを頻繁に繰り返す移動体でも、送信点の“チーム運用”ができれば通信の途切れや揺らぎを抑えやすくなります。
さらに、6Gで語られるDistributed MIMOやCell-Free Massive MIMOの方向性とも相性が良い点が重要です。実験研究では、複数送信点を高精度に同期させたCJTで受信品質の向上が報告されており、概念だけでなく現実の無線システムとして成立しうることが示されつつあります。通信の未来は「最寄り基地局につなぐ」から、「その瞬間に最適な送信点の集合が支える」へ変わるかもしれません。
出典：Samsung Research Blog (https://research.samsung.com/blog/UE-Centric-Distributed-MIMO-for-5G-and-Beyond-Benefits-Challenges-and-Promising-Solutions)
5. 課題と展望
もちろん、CJTやmulti-TRPがすぐに万能になるわけではありません。送信点どうしの時間同期・位相同期、フロントホールやバックホールの遅延、端末からのCSI報告負荷、スケジューリングの複雑化など、実装の壁は多くあります。特に、理論上は効く方式でも、現場では同期誤差や制御負荷が性能を食いつぶすことがあるため、“無線だけ良くても足りない”のが難しいところです。
それでも、近年の特許群を見ると、業界はこの壁をかなり具体的に崩しにきています。Appleはコードブック設計、Qualcommは報告構成、Samsungは移動時を含むCSI処理へと、それぞれ違う角度からmulti-TRPを前進させています。つまり今は、単なるアイデア競争ではなく、実装のボトルネックを一つずつ潰す段階に入っていると言えます。
合わせて読みたい
通信ネットワークそのものが賢くなるとき、AIモデルの配り方まで変わるという視点から、6G時代の通信設計を追った記事です。
無線通信では「測れること」だけでなく「信頼度」が大事であるとわかる、信頼性設計の好例です。
6. 結論
複数の基地局を協調させる技術は、難解な無線理論に見えて、実はとても直感的です。これまで邪魔になりがちだった周囲の電波を、条件次第では“味方”に変えようという発想だからです。5G-Advancedから6Gにかけて、通信品質の改善は単純な基地局増設だけではなく、送信点をどれだけ賢く束ねられるかで決まる場面が増えていくでしょう。特許を追うと、その未来が少しずつ設計図として見えてきます。
関連アイテム
図解まるわかり 5Gのしくみ
5Gの基本構造や考え方をつかみたい人向けの入門書です。
参考文献・参考特許
特許
- Apple, “Codebook design to support multi-TRP coherent joint transmission CSI feedback”
https://patents.google.com/patent/WO2023177928A1/en - Qualcomm, “CSI report configuration for multi-TRP transmission”
https://patents.google.com/patent/US12088376B2/en - Samsung Electronics, “CSI processing for multi-TRP coherent joint transmission”
https://patents.google.com/patent/US20240372590A1 - Nokia Technologies, “Method and apparatus for reporting channel state information”
https://patents.google.com/patent/WO2021213656A1/en - Apple, “Coherent joint transmission channel state information feedback”
https://patents.google.com/patent/WO2023206225A1/en
非特許文献
- ETSI TS 138 214 V18.2.0
https://www.etsi.org/deliver/etsi_ts/138200_138299/138214/18.02.00_60/ts_138214v180200p.pdf - University of Luxembourg, “mTRP NTN”
https://orbilu.uni.lu/bitstream/10993/67323/1/mTRP NTN.pdf - arXiv, “Experimental Validation of Coherent Joint Transmission in a Distributed-MIMO System with Analog Fronthaul for 6G”
https://arxiv.org/pdf/2305.03189 - XGMF, “Beyond-5G White Paper: Advanced MIMO”
https://xgmf.jp/pdf/6g-pj/Beyond-5G-White-Paper-A-MIMO_v1.pdf - NGMN Alliance, “NGMN 5G White Paper”
https://www.ngmn.org/wp-content/uploads/NGMN_5G_White_Paper_V1_0.pdf
