1. はじめに

再生可能エネルギーの導入が進むほど、電気を「作る」ことよりも「貯める」ことがボトルネックになってきました。太陽光は昼にしか発電せず、風力は気まぐれです。夜間や無風時にも電気を安定して供給するために、電力系統は数時間から数日単位で電気を保管できる大型の蓄電池を必要としています。

その本命の一つが金属空気電池（Metal-Air Battery、MAB）です。負極に亜鉛・アルミニウム・鉄・リチウムといった金属を使い、正極には空気中の酸素を取り込むだけ。正極活物質を電池内部に閉じ込める必要がないため、リチウムイオン電池と比べて理論エネルギー密度が桁違いに高くなります。亜鉛空気電池で約1,086 Wh/kg、リチウム空気電池では11,140 Wh/kgに達し、ガソリンに匹敵する値です。

ところが、この魅力的な化学系を「実用サイズの電池パック」に組み立てようとした瞬間、本質的な壁が立ちはだかります。セル同士をどう積み重ね、どう配線し、どう空気と電解液を送り込むか。この工学的インフラを担うのがバイポーラプレート（Bipolar Plate、BPP）という部品です。本記事では、金属空気電池の原理を押さえたうえで、バイポーラプレートに焦点を当てた特許3件を軸に、次世代エネルギー貯蔵の設計思想を読み解いていきます。

2. 金属空気電池の基礎とバイポーラプレートの役割

2-1. 「金属＋空気」で電気を作る仕組み

金属空気電池は、負極（金属）で酸化反応、正極（空気極）で酸素還元反応（ORR）を起こす一次または二次電池です。放電時、金属負極から電子が外部回路を通って空気極に流れ、空気極では大気から取り込んだ酸素が電解質中の水と電子を受け取って水酸化物イオンに変わります。充電型（二次電池）では逆反応として酸素発生反応（OER）が起き、水酸化物イオンから酸素が再放出されます。

負極金属には亜鉛（Zn）、アルミニウム（Al）、鉄（Fe）、リチウム（Li）、ナトリウム（Na）などが用いられます。電解質はKOHやNaOHなどのアルカリ水溶液が一般的ですが、リチウム系では非水系や固体電解質も研究対象です。セル体積の多くを金属負極が占めるため、他の電池系より単位重量あたりのエネルギー密度が高くなるのが最大の魅力です。

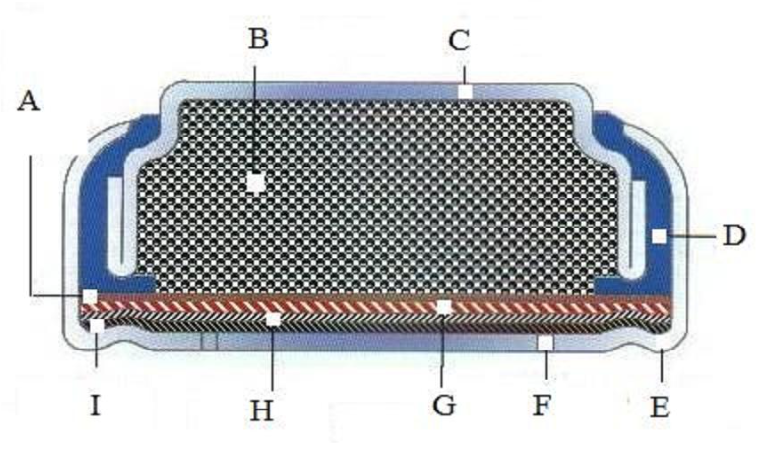

出典：Wikimedia Commons “Zinc air cell 2.jpg” (https://commons.wikimedia.org/wiki/File:Zinc_air_cell_2.jpg)

2-2. なぜ「積層」が必要になるのか

一つのセルが発生する電圧は、亜鉛空気で理論値1.65 V、鉄空気で1.28 V、リチウム空気で2.96 V程度と、いずれも数ボルト未満です。系統用蓄電やEVで求められる数百ボルトのシステム電圧を得るには、セルを直列に何十枚もスタック（積層）する必要があります。

このとき単純に電線でつなぐと、配線抵抗と体積のロスが致命的になります。そこで登場するのが、隣接する2つのセルの間に挟み込む導電性の板、バイポーラプレートです。片面が上のセルの負極集電体、もう片面が下のセルの正極集電体を兼ね、内部を空気や電解液が通る流路として機能します。

2-3. バイポーラプレートに求められる四つの条件

金属空気電池のバイポーラプレートは、燃料電池のものよりもさらに厳しい条件を満たさなければなりません。

  • 高い電気伝導性：セル間電流を抵抗損失なく流す
  • 化学的安定性：強アルカリ電解液や高酸素分圧環境で腐食しない
  • 均一な流体分配：空気（酸素）と電解液を電極全面に行きわたらせる
  • 軽量・薄型・低コスト：スタック全体の重量とコストを支配する

これらのバランスを取ることが、金属空気電池の商用化を握る鍵です。以下、代表的な特許3件から、実際にどんな工夫がなされているかを見ていきます。

3. 特許から見るバイポーラプレート設計の技術革新

3-1. 特許1：亜鉛空気電池スタックの構造化バイポーラ設計（A*STAR、シンガポール）

シンガポールの科学技術研究庁（A*STAR）が2016年に出願し、2021年に成立した米国特許 US10964982B2 は、電気的に充電可能な亜鉛空気電池スタックの全体構造を規定しています。この特許のポイントは、セル間のバイポーラ構造を通じて空気の流路と電解液通路を一体化した点にあります。

明細書では、金属電極（亜鉛）、空気電極、集電体、およびそれらを支持する枠体が積層され、隣接セル間を導電板が仕切ります。空気電極には二機能触媒（bifunctional catalyst）—コバルト-マンガンスピネル、鉄-コバルト系酸化物、ランタノイド系酸化物などを組み合わせたもの—が用いられ、放電時のORRと充電時のOERの両方を1枚の電極で担わせます。

亜鉛空気電池の充電時課題として長年知られてきたのが、空気極の腐食と亜鉛負極のデンドライト（樹枝状結晶）成長です。この特許では、電解液の膨潤・収縮を吸収するセル構造と、多孔質炭素マトリックスに触媒を担持する構成を組み合わせ、繰り返し充放電に耐えるスタック設計を実現しています。

3-2. 特許2：鉄空気電池の開放型セル構造（Form Energy）

米国のスタートアップForm Energyが2018年に出願した WO2020006419A1 は、長時間エネルギー貯蔵（Long Duration Energy Storage、LODES）を狙った鉄空気電池のセル構造を提案しています。特徴は、負極に鉄（あるいは直接還元鉄DRIペレット）を用い、電解液の液面を上下させることで金属電極を酸化から守る点です。

明細書によれば、放電モードでは電解液が金属電極を完全に覆い、酸素との直接接触を絶ちます。充電モードでは電解液をポンプで排出したり、ガスバッグを縮ませたり、電極自体を機械的に持ち上げたりして、電極を空気側に露出させます。これにより、鉄が自己放電する「錆び」の問題を積極的に制御しています。

Form Energyはこの技術系譜のもと、既に100時間放電が可能な鉄空気電池の商用機を出荷しており、2026年3月にはアイルランドで初のグリッド接続案件が発表されました（Form Energy公式）。バイポーラプレートに相当する隔壁構造は、開放型セルであっても、複数の容器を直列につなぐ共通の集電・分配プレートとして機能します。

3-3. 特許3：金属箔をエンボス加工した薄型バイポーラプレート（Proton Energy Systems）

いまなお現代のスタック設計に影響を与え続けているのが US6706436B2 です。Proton Energy Systemsが1999年に出願し、2004年に成立した本特許は、チタン等の金属箔を型押し（エンボス加工）して流路を成形するバイポーラプレートを提案しました。従来はカーボンや複合材ブロックを削り出しており、厚さ3mm超・重量大・脆いという弱点がありました。金属箔を用いれば、厚さ0.25mm以下、優れた導電性・熱伝導性・耐衝撃性を同時に達成できます。

明細書は、水素・酸素・冷却水の3流路を2枚の箔で構成する方式や、金属箔自体が持つ弾性を利用してMEA（膜電極接合体）に均一な圧縮を与える仕組みを開示しています。この「薄い金属シートを折り曲げ・型押しして流路を作る」思想は、後年の金属シートを折り畳んでループ状の流路を形成するバイポーラプレート設計（例：Raytheon Technologies系の一連の関連出願、Justia Patents）に引き継がれ、金属空気電池や電解セルにも応用されています。

4. 応用分野と実用化の広がり

4-1. グリッドスケール長時間蓄電

風力・太陽光の変動を数日単位で吸収するには、リチウムイオンの4〜8時間放電では足りません。鉄空気電池は、100時間の連続放電が可能で、材料コストが1 kWhあたり数十ドル台に抑えられる可能性が示されています。Form Energyは西バージニア州に大型工場を建設中で、Xcel Energyとの30 GWh規模契約、Crusoe向けAIデータセンター用の12 GWh契約が2026年に発表されました。

4-2. EVレンジエクステンダー・非常用電源

アルミニウム空気電池は、比エネルギーが約8 kWh/kgとガソリンに近く、EVの航続距離延長カセット（レンジエクステンダー）として注目されています。使い切り型ですが、金属負極を機械的に交換できる構造にすれば数分で「充填」でき、災害時の非常用電源としても有望です。

4-3. 高性能ボタン電池と補聴器

すでに完成された応用が、補聴器用の亜鉛空気ボタン電池です。空気穴を覆うシールを剥がすと放電が始まり、小型ながら数日から数週間の連続動作を実現します。この分野で長年培われてきた電極設計・電解液配合のノウハウが、いま大型スタック設計へと拡張されているのです。

亜鉛空気ボタン電池の動作アニメーション
出典：Wikimedia Commons “Animation of zinc air cell 1100.gif” (https://commons.wikimedia.org/wiki/File:Animation_of_zinc_air_cell_1100.gif)

5. 課題と展望

5-1. 空気極の劣化と二機能触媒の壁

金属空気電池最大の課題は、充放電を繰り返すたびに空気極が劣化することです。ORRとOERを同じ電極で担わせる二機能触媒には、酸素発生時の高電位で炭素担体が酸化されるジレンマがあります。2025年にNature Communicationsに掲載された研究では、鉄-タングステン二原子サイトを持つ触媒により、10,000時間以上の安定サイクル動作を達成した例が報告されました。バイポーラプレート側にも、この高電位環境で酸化されない耐食性材料の選定が不可欠です。

5-2. 電解液管理と炭酸化

アルカリ水溶液は空気中のCO2を吸って炭酸塩を生じ、伝導度が低下します。Form Energyの特許では、電解液から炭酸を除去するフィルタや、酸素バブルの逆拡散を防ぐ機械的バリアが記述されています。バイポーラプレートの流路設計は、単に電解液を流すだけでなく、局所的な濃度勾配やガス滞留を防ぐマイクロ流体設計と一体で考える段階に入っています。

5-3. 製造性とスケール——「積む」ことの難しさ

薄い金属箔を精密にエンボス加工し、シール性を保ちながら数十層スタックする—この工程の歩留まりが商用化の勝負どころです。近年は3Dプリンティングによる複雑流路の一体成形、レーザ溶接による箔の高速接合など、燃料電池分野で磨かれた製造技術が金属空気電池にも流用され始めています。次の10年は、「化学」の進化と同じくらい「積層工学」の進化がエネルギー貯蔵の主役になっていくはずです。

あわせて読みたい

金属空気電池の話題は、AIによる新材料探索やスマートビルの電力インフラとも密接につながっています。バイポーラプレートに使う電極材料の候補探索そのものが、AIによる高速スクリーニングの対象になりつつあります。

関連するテーマとして、AIで新材料の探索を加速する記事もぜひご覧ください。

Mirai Patent
AIは新材料探索をどう変えるのか：メタ安定相図と自動実験が加速する次世代マテリアル開発 | Mirai Patent 1. はじめに 新しい材料を見つけることは、電池、半導体、触媒、光学部材など、幅広い産業の競争力に直結します。一方で、材料開発は長い間、既知材料の延長線上で候補を作…

また、以下の記事では、直流給電インフラを扱っています。

Mirai Patent
PoEの次を担う送電インフラ？：Class 4電力が変えるスマートビルの配線革命 | Mirai Patent 1. はじめに 建物の中には、いまや照明、監視カメラ、Wi-Fi、センサー、空調制御、デジタルサイネージなど、電力と通信を必要とする機器があふれています。ところが、それ…

6. 結論

金属空気電池は「材料の話」だと語られがちですが、その真価はスタック工学、とりわけバイポーラプレートの設計思想に凝縮されています。A*STARの亜鉛空気スタック特許は化学的安定性と充放電両立を、Form Energyの鉄空気特許は電解液制御による自己放電抑制を、Proton Energy Systemsの金属箔特許は薄型・軽量・低コストという製造性を、それぞれ体現しています。

これら3件が示すのは、「金属＋空気＝高エネルギー密度」というシンプルな化学式を、実際の系統用蓄電池や車載電源にまで持ち上げるには、目立たない仕切板の設計を突き詰める必要があるという工学の現実です。特許明細書を読むと、化学者の夢と機械設計者の実現させるための奮闘が同じ図面のなかに同居していることが分かります。次世代蓄電のニュースを目にするとき、電極材料の話題の裏で静かに進化する「積み方の技術」にも、ぜひ目を向けてみてください。
