1. はじめに
建物の中には、いまや照明、監視カメラ、Wi-Fi、センサー、空調制御、デジタルサイネージなど、電力と通信を必要とする機器があふれています。ところが、それらを増やしていくほど、配線は複雑になり、工事コストは上がり、保守も大変になります。特に「もっと遠くへ」「もっと大きな電力を」「でも安全に」という要求は、従来の配線方式だけではさばきにくくなってきました。
そこで注目されているのが、2023年版の米国電気工事規程（NEC）で新たに整理された Class 4 fault-managed power systems です。これは、単に高電圧を流す仕組みではありません。回路の状態を常時見張り、異常があればミリ秒単位で止めることで、長距離・大電力・安全性を同時に成立させようとする考え方です。PoEの延長線上にあるようでいて、実は建物の電力インフラそのものを作り替えうる発想でもあります。
この記事では、Class 4電力の基本原理を整理したうえで、関連特許を3件取り上げながら、この技術がどこへ向かっているのかを読み解きます。読むポイントは、「電気をたくさん送れる」ことではなく、「危険になりそうな瞬間だけを、いかに賢く潰すか」です。そこに、次世代の配電インフラとしての面白さがあります。
2. Class 4電力とは何か
2-1. なぜ今、「安全な大電力DC」が必要なのか
従来、建物内で扱いやすい低圧給電としてはPoEがよく知られてきました。PoEは施工性が高く、通信と給電をまとめられる一方で、供給できる電力や距離には限界があります。機器が少なかった時代にはそれで十分でも、スマートビル化が進むと、各階・各部屋・各設備へより多くの電力を、より柔軟に届けたい場面が増えてきます。
Class 4が注目される背景には、この「PoEでは足りないが、従来のAC配線だけで組むには重い」という中間領域の拡大があります。たとえば、PoEスイッチや光ネットワーク端末への給電、ビル内の照明・遮光・空調・監視設備の集中配電、さらには空港やスタジアムのような広い施設での分散機器給電などです。安全性を維持しながら、数百ワット級、あるいはそれ以上の電力をより長距離に送れることが、Class 4の実用価値になっています。
2-2. Class 4は「大電力を流す技術」ではなく「故障時のエネルギーを管理する技術」

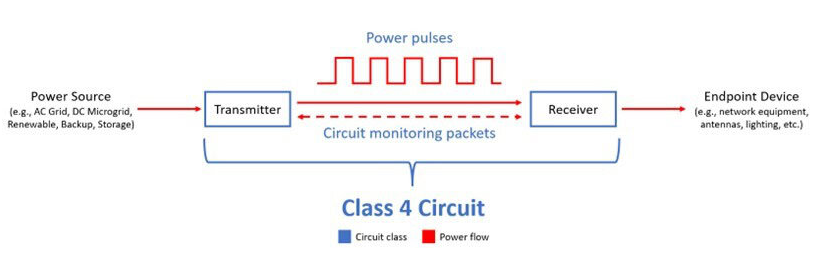

Class 4の本質は、通常時の出力を小さく抑えることではなく、故障時に流れ込むエネルギーを制御すること にあります。TIAの解説では、Class 4は送信機、受信機、専用ケーブル系で構成され、回路を監視しながら、故障点へ入るエネルギーが危険水準を超えないよう電流を制御する仕組みだと説明されています。つまり「平常時はしっかり送る、危険時だけ素早く絞る」という発想です。
VoltServerの説明でも、Class 4回路は最大450VピークのACまたはDCを扱いうる一方で、異常時には瞬時に送電を止めるため、感電や火災のリスクを電力制限回路に近いレベルまで抑えられるとされています。ここが従来の「電圧が高い＝危険」という単純な図式と異なるところです。安全性を、定格の低さではなく、監視と遮断の速さで確保する。これがClass 4の設計思想です。
2-3. PoEの代替というより、PoEを上流から支える「配電の背骨」

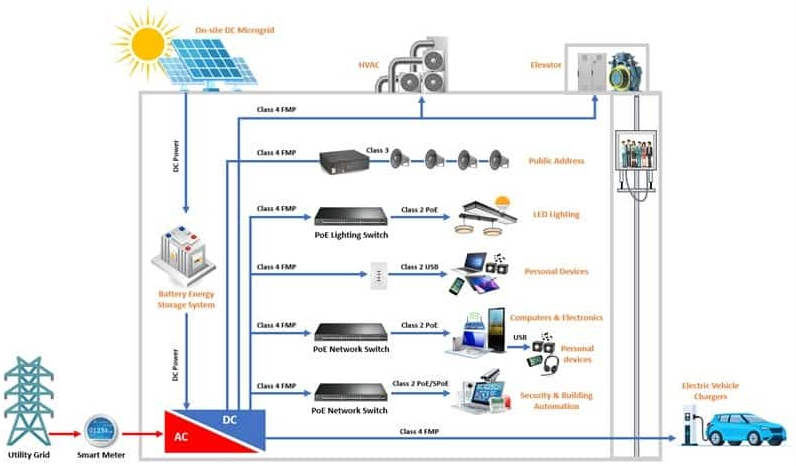

Class 4はPoEと競合するというより、PoEをより大きな建物スケールで支える上流インフラとして見るとわかりやすい技術です。TIAの記事では、Class 4システムがPoEスイッチ、インジェクター、光ネットワーク端末などへ電力を届け、その先で照明やブラインド、空調、エンタメ機器などへ横方向に分配する構成が紹介されています。つまり、縦方向に建物全体へ大きく電力を運ぶのがClass 4、その先の末端機器へのきめ細かな配給を担うのがPoE、という役割分担が見えてきます。
この構図が面白いのは、配線の世界で「電力」と「通信」が再び近づいていることです。RemeeやPanduitの解説では、Class 4はハイブリッドケーブルやDCベースの電力分配と相性がよく、工事や運用の柔軟性を高めるとされています。建物の中で、電源設備だけが孤立した存在ではなく、データインフラと同じ発想で設計され始めている。その変化こそが、次世代技術としての見どころです。
3. 特許から見る技術革新
3-1. 人に触れた瞬間を見逃さない：WO2022081778A1
最初の特許は、微小なリーク電流を検知して人の接触を見分ける という考え方が核になっています。WO2022081778A1では、PoEやPFCケーブルのような伝送路で小さな漏れ電流を監視し、人が導体に触れた可能性を検出したら、即座に電力を遮断する仕組みが示されています。一般の読者向けに言えば、「ブレーカーが大きな事故を待って落ちる」のではなく、「危ない触れ方の気配」を先回りして検知する発想です。
この特許が興味深いのは、安全性を低電圧に頼らず、検知の感度と応答速度 に移している点です。高い電力を送りながらも、人体接触や短絡、過負荷を別々に見分けて止めることができれば、「高出力なのにタッチセーフ」という一見矛盾した世界が成立します。Class 4の出発点には、こうした“賢い危険検知”があります。
3-2. 同期しなくても安全確認できる：WO2023014595A1
次のWO2023014595A1は、送信機と受信機のあいだで厳密な同期を取らなくても、安全確認を回せる仕組みを提案しています。この特許では、受信側が定期的に自分から回線を一時的に切り離し、その瞬間に送信側が安全チェックを行います。たとえるなら、道路を走る車を全部止めるのではなく、交通のすき間を意図的に作って路面を点検するようなものです。
こうした非同期的な安全確認には大きな意味があります。Class 4のような新しい配電方式が普及するには、装置が賢いだけでなく、実装が複雑すぎないことも重要です。送信機と受信機のタイミング合わせが必須だと、機器設計も保守も難しくなります。そこでこの特許は、「完全な同期」ではなく「定期的な安全確認の機会」を設けることで、現実的なシステム設計へ落とし込んでいます。電力インフラの特許なのに、発想がどこか通信プロトコルに近いのが面白いところです。
3-3. 故障の大きさに応じて守り方を変える：WO2023173228A1
3件目のWO2023173228A1は、故障電流の実測値に応じて保護動作を適応的に変える という方向を示しています。ここでは、遠隔側の負荷がフリーランニングのパルスジェネレータで電流を制御し、供給側のコントローラが電流そのものを測定して、異常の大きさに応じて反応時間や保護動作を変えます。単に「しきい値を超えたら即停止」ではなく、「どの程度危ないのか」を見ながら振る舞うのです。
この発想は、Class 4が今後“ただ安全な給電”にとどまらず、“状況判断する配電”へ進む可能性を示しています。建物内の設備は多様で、起動電流の大きい機器もあれば、短い瞬間的な変動が普通の機器もあります。そうした違いを無視して全部同じルールで止めると、誤停止が増え、使い勝手が悪くなります。だからこそ、危険を定量化し、適応的に守るという知能化が、次世代の配電特許では重要になっているのです。
4. 応用分野・実用化
4-1. スマートビルとホテル
Class 4がもっともわかりやすく活きるのは、スマートビルやホテルのように、部屋ごと・階ごとに多くの低圧機器を抱える建物です。TIAでは、高層オフィスやホテルにおいて、中央から各階へClass 4で電力を運び、そこからPoE機器へ横展開する使い方が紹介されています。これにより、照明、シェード、デジタル空調、室内エンタメなどを柔軟に統合できます。
ここでの利点は、省スペースや省施工だけではありません。中央集約型に近い形でバックアップ電源や監視を設計しやすくなるため、保守性や障害対応の考え方も変わります。建物の電力配線が、固定的な“埋設インフラ”から、よりソフトウェア的に管理される“運用可能なインフラ”へ寄っていくわけです。
4-2. スタジアム、空港、通信設備
長距離にわたって機器が点在する施設では、Class 4の価値がさらに見えやすくなります。VoltServerやNECA資料では、スタジアム、空港、倉庫、マクロタワー、5G関連設備などでの導入事例や想定用途が挙げられています。特に、アクセスポイントや無線設備、監視機器のように「そこそこの電力が必要で、でも分散配置したい」機器群との相性が良いことがわかります。
従来なら、こうした場所ではAC配線、分電盤、PoE、ローカル電源が混在しがちでした。Class 4は、その混在を減らし、配電の背骨を整理する候補として見られています。インフラの世界では、派手な新サービスより、こうした「見えない複雑さを減らす技術」が最後に効いてきます。
4-3. 再エネ、DC給電、垂直農業
PanduitやRemeeの説明では、Class 4はDCマイクログリッド、蓄電池、再生可能エネルギーとの親和性も高いとされています。DCで受けた電力を、無駄な変換を増やさずに建物内で配りやすいからです。さらにNECA資料では、垂直農業で照明や制御に使われた事例も紹介されており、単なるビル設備向け技術ではなく、“分散型の電力活用”全般に広がる可能性を感じさせます。
要するにClass 4は、単なる新しい配線規格ではなく、「建物や施設の中で、電力をもっとデータっぽく扱う」ための土台になりうる技術です。その意味で、配電の未来を思わせるようなテーマとして非常に面白い存在だと思います。
5. 課題と展望
5-1. 現在の課題
もっとも大きな課題は、技術そのものよりも、制度・相互接続・市場形成 です。NECA資料でも、Class 4が各地域で実際に普及するには、規程の採用や運用の浸透に時間がかかると示されています。また、機器は送信機・受信機の組み合わせで安全性を成立させるため、一般的な低圧機器のような“何でもつなげば動く”世界とは違います。
5-2. 研究の最前線
特許群を見ると、研究開発の焦点は「もっと早く止める」から「もっと賢く見分ける」へ移っています。人体接触の微小電流検知、非同期な安全チェック、故障電流の定量評価と適応制御など、ポイントはどれも“誤停止を減らしつつ、本当に危ないものだけを素早く止める”ことです。これは電力技術でありながら、センシング、制御、通信、ソフトウェア安全の境界領域になっています。
5-3. 未来の展望
将来的にClass 4が本格普及するとすれば、それは「PoEの強化版」としてではなく、建物全体の電力アーキテクチャを組み替える存在 としてでしょう。上流でClass 4が大きく安全に運び、末端でPoEや専用機器へ分ける。その上で監視・制御・バックアップまで含めて一体運用する。そんな構成が当たり前になれば、ビル、工場、空港、農業施設、通信設備の設計思想そのものが変わるかもしれません。
あわせて読みたい
電力を「安全に・賢く・長距離で」扱う技術は、Class 4配電だけで完結する話ではありません。建物やネットワーク全体をどう省電力化し、どう柔軟に制御するかという視点で見ると、周辺技術とのつながりがより見えてきます。あわせて、スマートホームの常時接続を支える低消費電力設計や、通信インフラの中でAIを無駄なく運用する技術も読むと、「配電」「通信」「制御」が一体化していく流れ がつかみやすくなります。
スマートホーム機器が、なぜ「つながり続けながら」省電力でいられるのかを読み解く記事です。建物内インフラを裏側で支える技術という意味で、Class 4配電の記事とも相性がよいです。
通信ネットワークの中で、AIをどう効率よく配り、更新し、失敗から立て直すかを扱っています。電力インフラの“知能化”という今回の記事の視点と、非常にきれいにつながります。
エネルギーやインフラを「持続可能性」の観点から見る記事としておすすめです。建物や設備の省エネ・高効率化という今回のテーマを、より大きな社会実装の流れの中で捉え直せます。
6. 結論
Class 4電力が面白いのは、「強い電気を安全にする」話に見えて、実際には「電力を知能化する」話だからです。危険を常時監視し、異常の種類や大きさを見極め、必要な瞬間だけ止める。その設計思想は、従来の受動的な配電よりはるかに現代的です。特許を追っていくと、配線の世界が、通信ネットワークのように柔軟で制御可能なものへ変わろうとしていることが見えてきます。
スマートビル、分散通信、再エネ活用、施設全体のDC化。こうした文脈が今後さらに重なれば、Class 4は一部の先進設備向け技術にとどまらず、「建物の中の電力をどう設計するか」という問いそのものを書き換えるかもしれません。特許から見える未来としては、かなり地味で、しかし非常に本質的な変化です。
