1. はじめに
自動車のブレーキシステムは、ドライバーがペダルを踏む力を油圧に変換し、各車輪のブレーキへと伝える仕組みです。この油圧回路の中で、ブレーキ液を蓄えて過不足を補う役割を担っているのがブレーキフルードリザーバー（ブレーキ液リザーバータンク）です。
普段この部品を意識することはないかもしれません。しかし、リザーバーはブレーキパッドの摩耗による油量減少の補償や、温度変化による液体積の変動の吸収、さらにダブル系統化による安全性の確保といった、ブレーキ制御にとって欠かせない機能を担っています。
近年、このリザーバーの設計思想が静かに変わりつつあります。エンジンルーム内の高密度化、歩行者保護のためのフード周辺スペース確保、電動化に伴う電子部品の増加といった要求が、リザーバーの形状や材料に新しい設計を求めているためです。本記事では、特許技術から見えるブレーキフルードリザーバーの進化を解説します。
2. ブレーキフルードリザーバーの基本構造と役割
2-1. ブレーキ液を貯蔵する容器としての機能
ブレーキシステムはパスカルの原理に基づく閉じた油圧回路で構成されています。マスターシリンダーの上部に配置されたリザーバーは、補償ポート（compensating port）を介してマスターシリンダー内部と連通しており、ブレーキ液の予備タンクとして機能します。
パッドが摩耗するとキャリパー側で必要となる液量が増えますが、この不足分をリザーバーが自動的に補います。また、走行中の温度上昇でブレーキ液が膨張した際には、余剰分を受け止める役割も果たします。

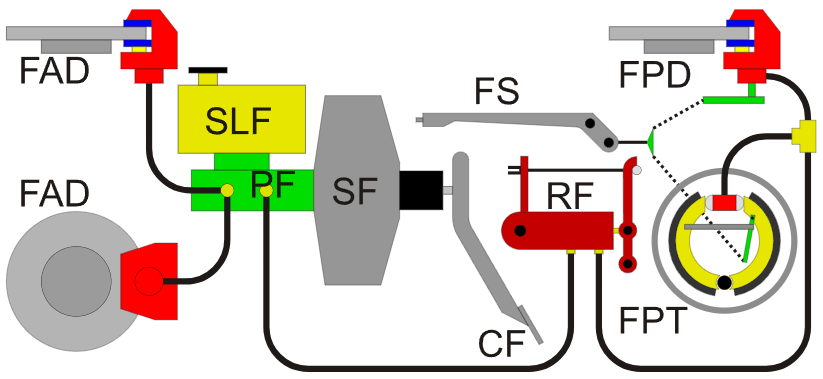

SLF（Serbatoio Liquido Freno）が本記事で扱うブレーキフルードリザーバー、PF（Pompa Freno）がマスターシリンダー。
出典：Wikimedia Commons, “Impianto frenante” by A7N8X, CC BY-SA 4.0 (https://commons.wikimedia.org/wiki/File:Impianto_frenante.svg)
2-2. 二系統化と液面監視
現代の乗用車の多くは、タンデム型マスターシリンダーを採用し、前後系統またはダイアゴナル系統に分離した二系統ブレーキを構成しています。リザーバーの内部も仕切り壁によって2つの供給室に分かれており、片方の系統から液漏れが起きても、もう一方の系統の油量は確保される構造になっています。
さらに、リザーバーにはフロート式の液面センサーが取り付けられ、液面が最低ラインを下回った場合には運転席の警告灯が点灯します。ブレーキ液は吸湿性が高く、水分を吸収すると沸点が低下してベーパーロックのリスクが増すため、液量管理は安全上重要です。たとえばDOT4規格のブレーキ液は、乾燥時の沸点が230℃、水分を吸収した状態でも155℃以上であることが求められています。

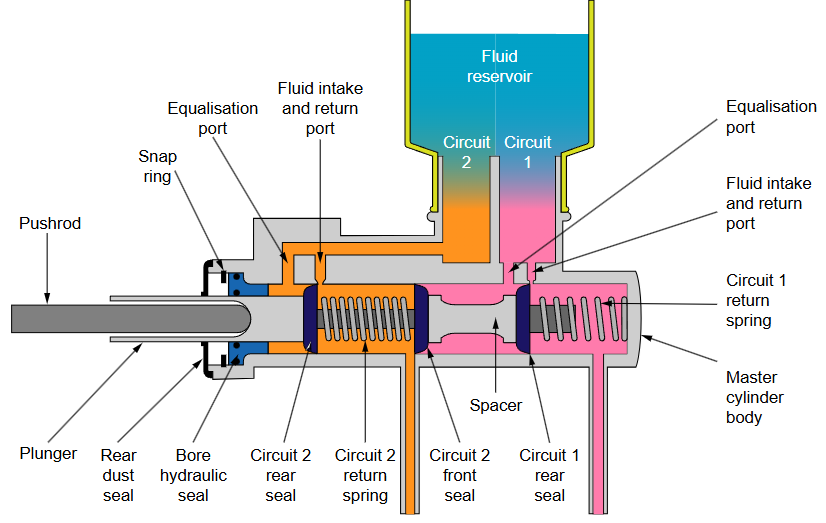

上部にリザーバーからの2つの補給ポートがあり、内部が2つの圧力室に分かれている。
出典：Wikimedia Commons, “Master cylinder diagram” by Fred the Oyster, CC BY-SA 4.0 (https://commons.wikimedia.org/wiki/File:Master_cylinder_diagram.svg)
2-3. エンジンルームの高密度化がもたらす設計要求
近年、車両のエンジンルーム内は非常に混雑しています。歩行者保護のためのフード下スペース確保、視界を広げるためのウインドシールド前縁の前進、電動車における電子制御ユニットや高電圧機器の追加などが同時に進行しているためです。
こうした状況の中で、リザーバーには「背を低くしつつ、必要な容量は水平方向の長さで確保する」という設計要求が強まっています。

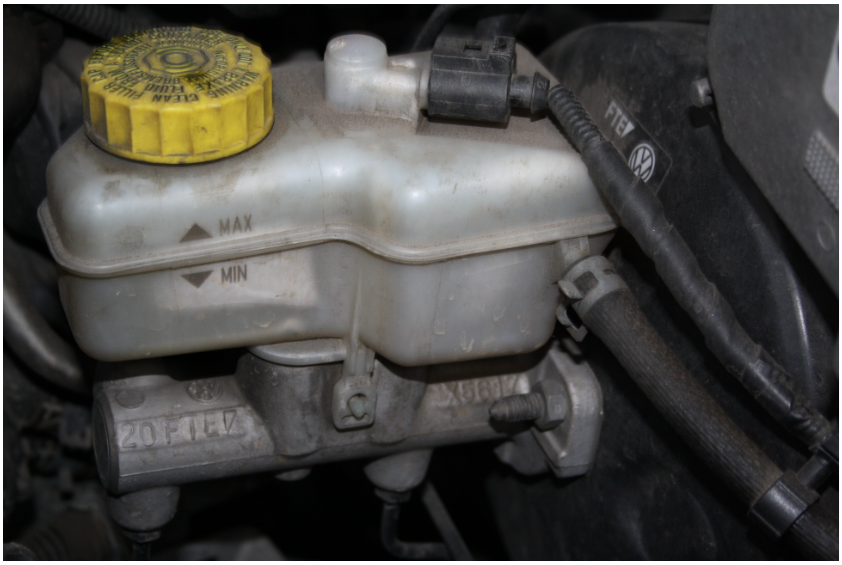

乳白色の半透明樹脂ボディに、液面確認のためのMAX／MINラインと黒色キャップが確認できる。
出典：Wikimedia Commons, “Brake fluid reservoir in Škoda Fabia I”, CC BY-SA (https://commons.wikimedia.org/wiki/File:Brake_fluid_reservoir_in_Škoda_Fabia_I.jpg)
3. 特許から見る技術革新
3-1. マスターシリンダー上方に前方張り出しさせる細長型リザーバー（CN100480111C）
2004年にRenault SASが出願した特許 CN100480111C は、リザーバーを上下2部品に分けて溶着し、細長い形状の一端にフィラーポート（注入口）を配置する構成を提案しています。
この特許の狙いは、フィラーポート側をマスターシリンダーから前方へ張り出す位置に置き、上方からのアクセス性を確保することです。リザーバー内部には補強リブが並び、フィラーから第1供給室までを結ぶ水平な注入通路を形成しています。この通路は供給室の底面よりわずかに高い位置に配置されており、車体が斜めに置かれた場合でも、通路側から液が逆流して注入口から漏れることを防ぎます。
さらに、フィラーの首部とキャップの寸法は、歩行者衝突時にフードが規定量沈み込む「歩行者衝突ライン」より下に収まるよう設計されています。突起物としてフードの潰れを妨げないよう配慮した構造です。
3-2. 上下ボディの熱板溶着による製造プロセス（CN100469559C）
2006年に浙江Jo Smart Industry Ltd が出願した特許 CN100469559C は、上下分割型ブレーキフルードリザーバーの製造工程に関する技術を開示しています。
上下2部品構成のリザーバーで最も重要な課題は、継ぎ目の耐圧性能と気密性の確保です。この特許では、上下ボディをそれぞれポリプロピレン（PP）で射出成形し、成形段階で幅5〜6mm・高さ2〜2.5mmの溶着面を形成します。その後、熱板溶着機を用いて上型200〜230℃、下型210〜240℃で溶融させ、0.6〜1MPaの圧力で20〜30秒間熱溶着し、20〜30秒間の硬化時間を経て一体化します。
さらに、金型内には4本のホットメルト位置決めピンと4本の熱固定位置決めピンが配置され、後者を「上下ボディの縁の総壁厚Hの1/2」に厳密に合わせることで、樹脂のはみ出しを抑えつつ均一な溶着面を形成します。この工程により、耐圧0.8〜1MPa、真空気密0.101MPa以上を1分間保持し、製品合格率95%以上を達成したと報告されています。
3-3. ポリメチルペンテンとガラス繊維による半透明化（US4335167A）
1980年にWagner Electric Corporationが出願した特許 US4335167A は、材料設計の観点から重要な発明です。
この特許以前、リザーバーは主に鋳鉄製で、軽量化のためにナイロンやPPで樹脂化を試みると、強度確保のため30%以上のガラス繊維が必要となり、コストが上昇するという課題がありました。この特許は、ポリメチルペンテン（PMP）樹脂に10〜20wt%のガラス繊維を配合することで、高温耐性と耐ブレーキ液性を確保しつつ、「液面は見えるが、液の酸化変色は見えない」という半透明性を実現しました。
ガラス繊維は補強材と不透明化剤（オパシファイヤー）を兼ねており、ブレーキ液に侵されにくいという利点があります。従来の顔料を用いた不透明化では、顔料成分がブレーキ液に溶出して汚染源となるリスクがありましたが、この設計はそれを回避しています。
4. 応用分野・実用化
4-1. 内燃機関車のエンジンルーム最適化
上下分割型で細長い形状のリザーバーは、フード前縁を下げるスタイリング設計や、Aピラー前方の視界確保に貢献します。マスターシリンダーの真上ではなく斜め前方にオフセット搭載できるため、ブレーキブースターやその他の補機類との干渉を避けやすくなります。
4-2. 電動車のブレーキ・バイ・ワイヤ化への対応
BoschのIntegrated Power BrakeやZFのIntegrated Brake Control（IBC）に代表される電動油圧ブレーキ（EHB）システムでは、真空ブースターが廃され、モーターとポンプで油圧を発生させる方式が採用されています。
こうしたシステムでは、ユニット全体がコンパクト化する一方で、電子制御ユニットやセンサーがマスターシリンダー周辺に集中します。そのため、リザーバーは低背化してECUハウジングの上に平置きするレイアウトが増えています。上下分割成形と内部リブによる剛性確保は、こうしたパッケージング要求と親和性が高い技術です。
4-3. 産業車両・二輪車への波及
オフロード車両や産業機械では、ブレーキ液温度が乗用車より高くなる傾向があり、耐熱性の高い樹脂材料の重要度が増します。ポリメチルペンテンやPPSなどの高耐熱樹脂にガラス繊維を配合するアプローチは、こうした過酷な使用環境でも液面目視性と耐熱性を両立させる手段として活用されています。
5. 課題と展望
5-1. 溶着信頼性と品質管理の課題
上下分割型リザーバーは、成形自由度と引き換えに接合部の信頼性リスクを抱えています。熱板溶着に加えて、超音波溶着やレーザー透過溶着といった選択肢もありますが、量産時のばらつきをいかに抑えるかは常に技術課題として残ります。特に、電動車のように電子部品と近接するレイアウトでは、微小な液漏れも許容できないため、溶着品質の管理はより重要になっています。
5-2. 回生協調ブレーキとの整合性
電動車の回生ブレーキでは、実際の油圧作動頻度が減少し、ブレーキ液の温度変動も小さくなる傾向があります。一方で、電動ポンプの断続的な動作によって微細なエア噛みが発生しやすくなるため、リザーバー内部のバッフル（防波リブ）設計には従来とは異なる配慮が求められます。
5-3. 液面センサーとの一体設計
液面センサーは従来のフロート＋リードスイッチ式が主流でしたが、静電容量式や光学式への置き換えが段階的に進んでいます。リザーバー本体とセンサーの一体設計が複雑化する中で、部品点数を減らしつつ信頼性を確保する技術が今後の焦点となります。
将来的には電動機械式ブレーキ（EMB）の普及によりブレーキ液そのものが不要になる可能性もありますが、当面は油圧系統が冗長系として残ると見られており、リザーバーの設計進化は続くと予想されます。
あわせて読みたい
ブレーキ制御ECUを取り巻くリスクや、自動車の車載通信・電源系については、次の記事もあわせてご覧ください。
電動車のブレーキECUに求められる保護統合設計を解説しています。
車載無線制御が「信頼度」で進化する仕組みを紹介しています。
6. 結論
ブレーキフルードリザーバーは、車両パッケージング、材料工学、成形プロセス、機能安全という複数の技術領域が交わる部品です。上下分割成形による形状自由度、細長い形状によるマスターシリンダー上方への張り出し、ポリメチルペンテンとガラス繊維による半透明化。いずれも、車両を取り巻く要求変化に対応するために生み出された結果です。
電動化と自動運転化が進む中で、油圧ブレーキ系統は静かに、しかし着実に高度化を続けています。普段はなかなか目にすることのない部品にも、多数の特許が積み重ねられた設計者の工夫が込められていることを、本記事を通じて感じていただければ幸いです。
