1. はじめに
製鉄所の技術は一般のニュースで目立ちにくいかもしれません。けれども、鉄をつくる現場では今もなお、高温・大量処理・環境規制という3つの難題を同時に解く技術革新が続いています。その代表例のひとつが、コークス炉まわりで発生する煙や粉じんを、どう逃がさず回収するかというテーマです。コークスは高炉製鉄に欠かせない炭素源ですが、装炭、押し出し、消火といった工程では、熱いガスや微粒子が一気に外へ出やすく、古くから公害・作業環境・操業安定の課題になってきました。
今回の記事では、コークス炉の排ガス回収技術を装炭時の洗浄回収、工程をまたぐ集じんの共用化、押し出し時のフード制御という3つの特許技術を通して見ていきます。見どころは、単に「強いファンで吸う」話ではなく、どこで吸うか、何を先に分けるか、既存設備にどう後付けするかという、現場知の詰まった設計思想にあります。さらに後半では、規制対応、副産物回収、省エネとのつながりまで追いかけます。
2. コークス炉の排ガス回収技術
2-1. なぜコークス炉では粉じんと煙が問題になるのか
コークスは、石炭を空気を遮った状態で加熱してつくる、炭素分の多い固体燃料です。高炉で鉄鉱石を還元するために重要で、世界の鉄鋼生産の大きな部分は今もコークスを使うルートに支えられています。一方で、コークス炉の周辺では、装炭時に発生するガス、押し出し時に崩れる赤熱コークスから出る粉じん、消火時の蒸気や粒子など、発生源が工程ごとに分かれており、対策が複雑になります。
さらに厄介なのは、ここで扱うのが単なる「煤」ではないことです。副生コークス炉ガスには、タール蒸気、BTX、ナフタレン、アンモニア、硫化水素などが含まれ、後段ではそれらを分離・回収して燃料ガスや副産物として利用します。つまり排ガス回収は、空を汚さないためだけでなく、後工程のガス処理や副産物回収を壊さないようにする設計でもあるのです。
2-2. 回収のカギは「どこで吸うか」と「何を分けるか」
コークス炉の排出対策が難しい理由は、発生するものの性質が一定ではないからです。乾いたコークス粉のように比較的扱いやすい粒子もあれば、タールミストのように粘着性が高く、フィルターを詰まらせやすいものもあります。しかも、発生場所は装炭口、炉の開口部、押し出し側、クエンチカー周辺などに分かれ、少し吸引位置がずれるだけで漏れが増えるという繊細さもあります。
だから実際の技術は、「大風量で全部吸う」単純な話にはなりません。装炭ガスなら液で洗ってから本流へ戻す、押し出し時の煙ならフードで包んで空気量を制御する、タールミストを含む流れなら先に乾いた微粒子をフィルター面に乗せて保護層をつくる、といったように、発生パターンごとに回収の理屈を変える必要があります。
2-3. 集じんは環境対策から操業最適化へ進んでいる

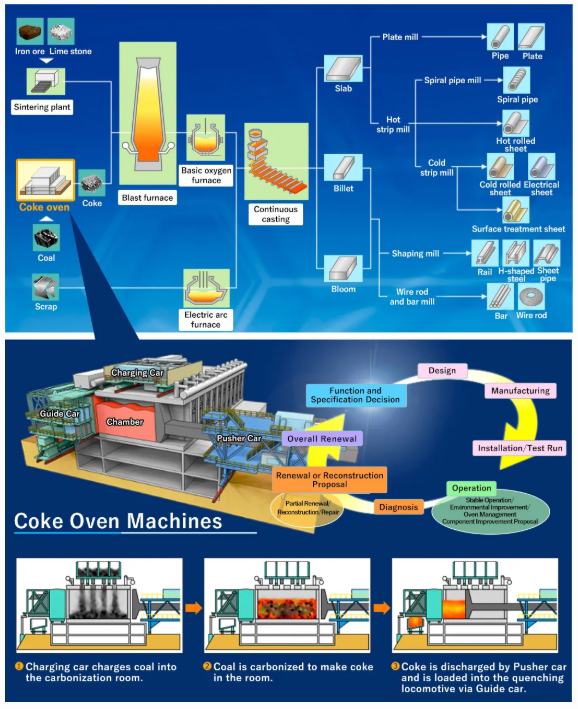

近年の考え方では、排ガス回収は「規制対応のための後付け設備」ではなく、操業そのものを安定化する装置として扱われつつあります。実際、メーカーの装置紹介でも、ガイドカー、装炭車、ダストコレクター、エア量制御、既設機の診断・改修がひとつの体系として語られています。現場では、環境性能を上げることと、保守しやすさ、電力消費、既存設備との整合を取ることが同じくらい重要なのです。

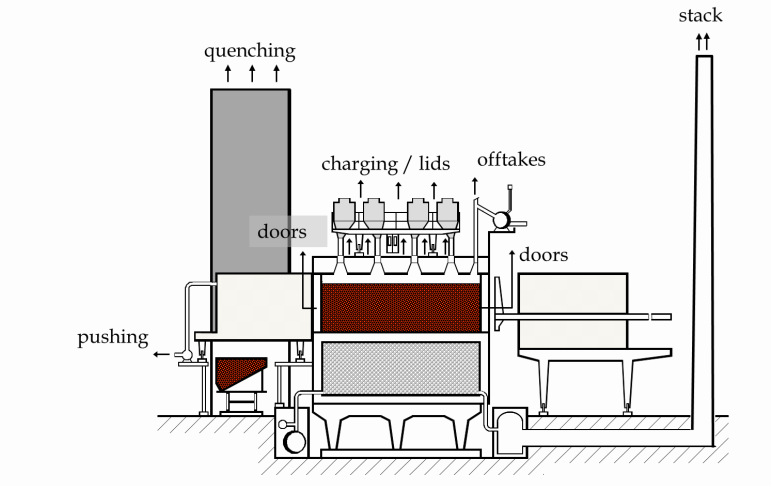

その背景には規制の重さもあります。米国環境保護庁（EPA）の提案文書でも、コークス炉の主な排出源として、コークス押し出し工程、消火工程、炉群の煙突、さらにドアやふたなどからの漏えいが整理されています。また、排出を抑えるための装置として、バグフィルター式集じん機、サイクロン集じん機、洗浄塔などが挙げられています。つまり技術の進化は、工場側の都合だけでなく、地域住民の健康リスクや監視制度の強化とも強く結びついています。
3. 特許から見る技術革新
3-1. 装炭ガスを「洗ってから戻す」仕組み – US4010079A
最初の特許は、装炭時に発生するガスや粉じんを、専用の洗浄液でいったん洗ってから、通常のガス回収系統へ戻すという考え方に基づいています。ポイントは、通常使われる洗浄液と、装炭時専用の洗浄液を分けて扱うことです。これにより、装炭時に巻き上がった固形分を別系統で取り除きながら、洗浄後のガスだけを既存のガス回収本管へ流し込むことができます。工場全体を作り直さなくても、ノズルや配管、取り出し管を追加する比較的小規模な改造で導入しやすい点も重要です。
コークス炉ガスは後で燃料や副産物回収にもつながるので、汚れた液体を本流に混ぜないこと自体が大きな価値になります。環境対策と副産物回収の両立を狙った、実に製鉄所らしい技術です。
3-2. 1台のバグフィルターで工程をまたぐ仕組み - US4146435A
2つ目の特許で興味深いのは、コークス排出時に発生する乾いた微粒子を先にフィルター表面に載せ、そのあとで装炭時に出るタールミストを捕集するという順序の工夫です。通常、粘着性の高いタールミストはバグフィルターにとって扱いにくい存在ですが、この特許では、先にコークス粉の層をつくっておくことで、ミストがろ布に直接べったり付着するのを防いでいます。その結果、装炭時と押し出し時の集じんを、1台のバグフィルター式集じん機で兼用しやすくなります。
これは、「掃除しにくい汚れの前に、はがせる保護シートを1枚敷いておく」発想に近いでしょう。さらにこの特許では、押し出し時は大風量、装炭時はより小さい風量といった違いに合わせて、ブロワー回転数も切り替えます。つまり狙っているのは集じん効率だけでなく、設備の共用化と省エネです。大きな工場ほど、この“1台で2役”の意味は非常に大きくなります。
3-3. 押し出し時の黒煙をフードで包み込む仕組み – US4211608A US4211608A
3つ目の特許は、コークスを炉の外へ押し出す瞬間に着目したものです。ここでは、コークスガイドと上部が開いた一点停止式の消火車を覆うフードを設け、排気装置で空気と排出ガスを吸い込みながら、可燃成分を燃焼させること、爆発の危険がある濃度未満まで薄めること、装置の過熱を防ぐこと、ガスの吹き上がりに対応することを同時に満たせるよう設計しています。しかも、押し出しが終わったあともしばらく吸引を続け、残った煙を抑える点が特徴です。
ここで重要なのは、煙を「あとで処理する」だけでなく、発生したその場で閉じ込めることです。さらに固定式フードの特許では、広いハウジング内部で熱いガスをいったん膨張・循環させ、粗い粒子は落とし、細かい粒子だけをダクト側へ引くという考え方も示されています。コークス炉の排ガス回収は、単なるダクト設計ではなく、熱流体と粒子分級を一体で扱う建築的な技術でもあるわけです。
4. 応用分野・実用化
4-1. 既存の製鉄所を止めずに改善する
コークス炉のような巨大設備では、「新工場ならできる」はほとんど意味を持ちません。重要なのは、既設の炉や搬送設備を止めすぎずに改善できるかです。US4010079A も US3844901A も、既存プラントへの適用しやすさをかなり意識しており、実際にメーカー側も既設機の改修や修理、診断を前面に出しています。重厚長大産業の技術革新は、派手な置き換えよりも、こうした“後付け可能性”のほうが価値を持ちやすいのです。
4-2. 規制対応と作業環境の改善
コークス炉排出は、工場の外へ出ていく環境負荷だけでなく、工場内の作業環境にも直結します。EPAの提案では、漏えい基準の見直しやベンゼンのフェンスライン監視、原因分析と是正措置の義務化まで踏み込んでおり、対策の軸が「設備を付けたか」から「本当に漏れていないか」へ移りつつあることが分かります。排ガス回収技術は、今後ますます測る技術と一体化していくでしょう。
また、フードやハウジングの技術には、作業者を雨風や強い熱から守る副次効果もあります。つまり集じん設備は、環境装置であると同時に、人がその場で働き続けるためのインフラでもあります。製鉄の現場では、環境と安全はきれいに分かれず、しばしば同じ装置の中で解かれているのです。
4-3. 副産物回収と省エネにどうつながるか

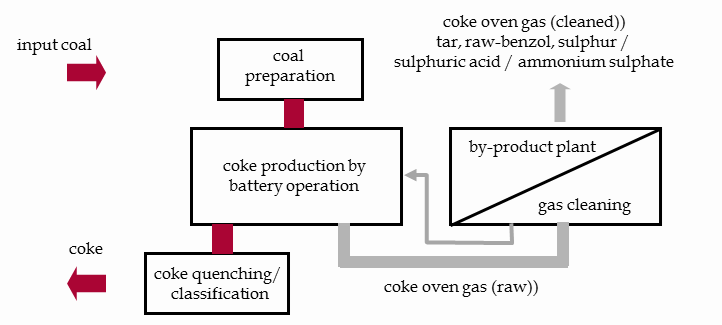

副生コークス炉では、ガスをきれいに扱えるかどうかが、その後の冷却、タール除去、アンモニア除去、脱硫、BTX回収まで響きます。ACCCI の資料を見ると、コークス炉ガスは最終的に燃料ガスとして使われ、副産物としてタール、アンモニア系化合物、軽油、硫黄系生成物なども回収されます。つまり排ガス回収は、失われるはずのものを減らし、後工程の負荷を抑え、回収価値を守る技術でもあります。
一方で、電力を食うブロワーや大きな集じん装置を常時最大で回せばよいわけでもありません。だからこそ、風量制御、工程ごとの切替え、漏れにくいダクト構造といった工夫が効いてきます。将来のクリーン製鉄を考えるうえでも、こうした「環境性能を上げながら運転コストを下げる」技術は、脱炭素ほど目立たなくても確実に重要です。
5. 課題と展望
5-1. 現在の課題
現時点の最大の難しさは、高温・変動負荷・粘着性粒子を同時に考慮しなければならないことです。タールミストはフィルター閉塞を招きやすく、発生位置も毎回ぴたりと同じではありません。吸引口の形状、フラップの動き、ダクトの密閉性、熱の逃がし方まで含めて調整しないと、机上の設計どおりにはいきません。
5-2. 研究の最前線

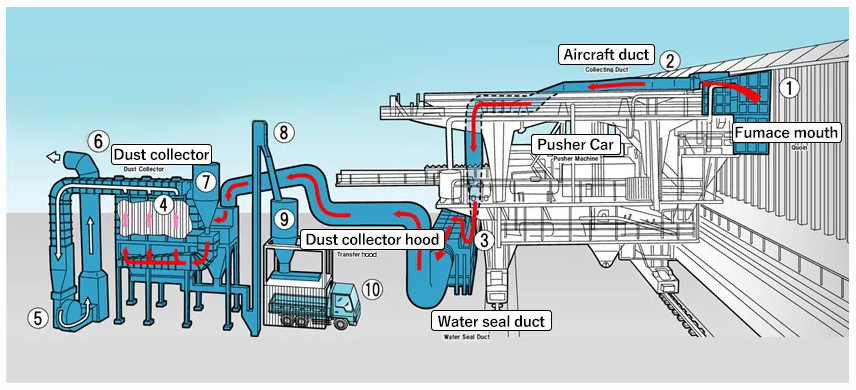

メーカー資料を見ると、すでに CFD を使った気流解析、優先吸引のためのフラップ構造、水封ダクト、診断技術などが組み合わされており、排ガス回収はかなり高度なシステム工学の対象になっています。今後は、フード、ダクト、バグフィルター、搬送車、監視センサーをひとつの制御系として扱う方向がさらに強まりそうです。単体装置の性能競争より、どこで漏れが起き、どこに余力を持たせるかを全体最適化する競争へ移っていくでしょう。
5-3. 未来の展望
これからのコークス炉排ガス回収技術は、単に煙を減らす設備から、操業データ、環境モニタリング、規制報告までつながる情報インフラへ進化していくはずです。EPA が示すようなフェンスライン監視や是正措置の考え方が広がれば、工場は「集じん装置がある」だけでは足りず、「どの条件で、どこまで回収できているか」を継続的に示すことが求められます。製鉄所の未来は、水素還元や電炉だけで決まるのではありません。既存の高炉ルートでも、こうした周辺技術の磨き込みが、現実的なクリーン化を着実に前へ進めます。
あわせて読みたい
製造プロセスをどう最適化するかというテーマは、素材、装置、制御技術など幅広い分野に共通しています。あわせて、次の記事もご覧ください。
6. 結論
コークス炉の排ガス回収技術は、一見すると「煙を吸う」地味な装置に見えるかもしれません。ですが実際には、高温ガスの流れ、粒子の性質、フィルターの限界、既存設備への後付け性、副産物回収、規制対応までを一気に扱う、非常に密度の高い技術分野です。今回見た特許群からは、製鉄の未来が“新しい炉”だけでなく、“既存工程をどれだけ賢くクリーンにできるか”でも決まることがよく分かります。こういう技術こそが産業の底力となるのです。
