天井の照明が「通信の要」になる：無線ハブ内蔵ダウンライトが拓く次世代スマート照明

コンピューター
目次

1. はじめに

LED照明といえば、「省エネで長寿命な明かり」が思い浮かぶと思いますが、さらにいま、技術の重心は、単に明るく灯すことから「建物の中で無線通信の中継点にもなり、周囲の機器と情報をやり取りすること」へと進化し始めています。天井のダウンライトが、スマートフォンからの調光指示を受け取るだけでなく、隣の器具に信号を中継する。センサーで人の在室を検知し、空調や防犯機器と連携する。こうした動きは、派手な未来像というより、オフィスや家庭で静かに広がる実務インフラとして現実味を帯びてきました。

この流れが興味深いのは、照明が「光を出す道具」から、「建物全体の無線ネットワークを支える末端ノード」へと役割を広げつつある点です。一般読者の感覚に引きつけて言えば、天井のLEDはやがて“明かり”ではなく、“家中のIoT機器をつなぐ小さなハブ”に近づいていくのです。世界のスマート照明市場は2025年時点で98.6億ドル規模とされ、2030年には173.8億ドルまで拡大する見通しです。

2. 光と電波を同居させる仕組み

2-1. なぜ「照明」が通信インフラに選ばれたのか

初期のスマート照明は、専用ハブとスマートフォンをつなぐだけでも新鮮でした。しかし実用の現場では、それだけでは不十分です。利用者が本当に欲しいのは、「電源工事のいらない配置自由度」「後から機器を追加できる柔軟性」「建物のどこからでも届く安定した通信」だからです。つまり、スマート照明に必要なのは光の質だけでなく、通信基盤としての恒常性です。

天井の照明器具は、電源が来ていて、数メートル間隔で規則正しく並び、恒久的に設置されています。この三拍子がそろった機器は、建物の中でほかにありません。ここに無線モジュールを内蔵すれば、器具同士が信号をリレーする自己修復ネットワークが自然に立ち上がります。「照明インフラをそのまま通信インフラに転用できる」という発想が、業界を動かす原動力になっているのです。

2-2. 立ちはだかる金属筐体という壁

一方で、照明を無線ハブにする道は平坦ではありません。LEDは駆動時に熱を発する半導体ですから、放熱のために筐体には熱伝導性の高い金属が使われます。ところが、金属は電波にとって鏡のようなもので、通信をさえぎってしまう見えない壁を無意識のうちに作ってしまいます。エレベーターの中でスマートフォンの電波が弱くなるのと同じ原理です。

ここで設計者は二律背反に直面します。放熱のためには金属を増やしたい、通信のためには金属を減らしたい。この矛盾を、構造・材料・アンテナ配置の工夫でどう解くか。ここに、いまダウンライトの特許出願が集中している理由があります。

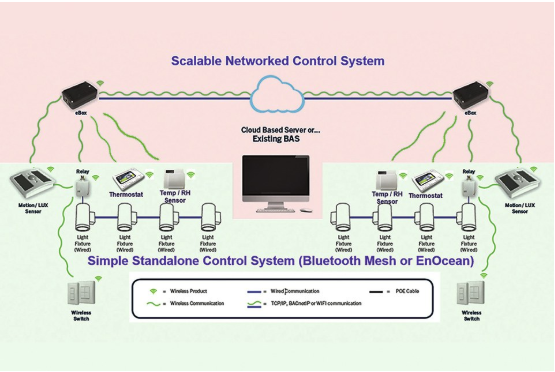

出典：LED professional Review, Bluetooth Mesh Protocol as Applied to Lighting (https://www.led-professional.com/resources-1/articles/bluetooth-mesh-protocol-as-applied-to-lighting)

 2-3. 「下面カバーを電波の窓に変える」発想

近年の解のひとつが、筐体のうち一部を意図的に電波を通す素材で作るというアプローチです。ダウンライトの下面カバーは、下方の部屋空間に面しているため、通信対象のスマートフォンやIoT機器と直接向き合っています。ここを樹脂などの非導電性材料で構成すれば、金属ヒートシンクを維持したまま、真下方向へは電波を素通しにできます。

金属のシャッターに、部屋側だけ小さな窓を空けるようなイメージです。天井裏の複雑な金属構造の中で、部屋側にだけ電波の窓をもつ発想だと考えると、直感的にわかりやすいのではないでしょうか。

3. 特許から見る技術革新

3-1. 光の出口と電波の出口を同居させる筐体構造

US20200187332A1が示しているのは、建物の中に埋め込んで使う照明装置に、光を出射する発光モジュールとRF信号を送受信する無線通信回路を、筐体レベルでどう共存させるかという設計思想です。面白いのは、下面カバーの開口の周囲を金属で取り囲みつつ、その内側に「電波を通す部分」を明示的に定義している点にあります。これにより、内部の無線通信回路は下面カバーを通り抜けて、下の部屋にいる機器と直接やり取りできます。

この発想は、ダウンライトが日常的に無線ハブとして使われるための土台です。器具の意匠を大きく変えることなく、既存の埋め込み照明と同じ設置感覚のまま、通信機能だけを増強できるからです。逆にここが不安定だと、いくら中に高性能な無線モジュールを入れても、電波が外に届かず宝の持ち腐れになります。

3-2. 熱を逃がしつつ電波を放つアンテナ実装

USRE49320E1は、LEDランプに直接内蔵するアンテナの発明で、放熱と通信という相反する要求を同じ場所で両立させる方向まで踏み込んでいます。特許分類コード上はアンテナ分野とLED照明分野にまたがって登録されており、照明とアンテナの融合という発明の性格を象徴しています。

放熱のために金属ヒートシンクを使いつつ、その上または周囲にプリント基板を配置し、そこにアンテナを載せる。しかも、ヒートシンクに邪魔されずに電波が広い角度に届くようレイアウトを工夫する、というものです。「熱を逃がすための金属」と「電波を放つための導体」を、同じ小さな器具の中で共存させる設計の妙が、この特許の核心です。

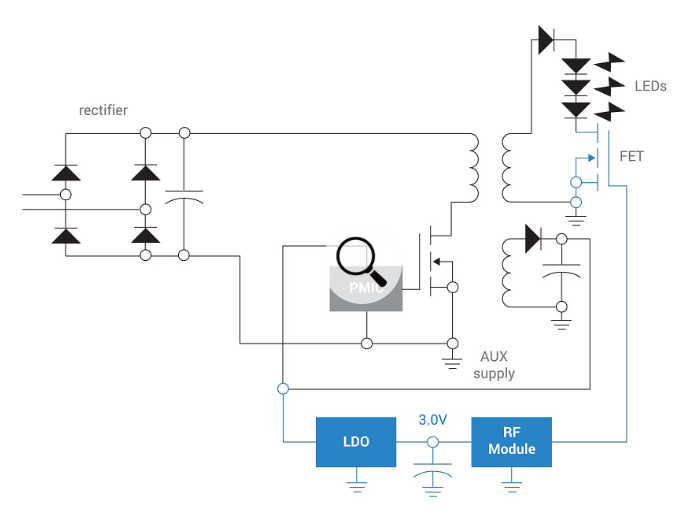

出典：Silicon Labs, Wireless Solutions for Smart LED Lighting (https://www.silabs.com/applications/smart-home/led-lighting)

3-3. 器具群を一枚のネットワークにまとめるシステム制御

US20190313517A1が示すのは、1台の器具の技術ではなく、多数の器具を群として制御する考え方です。制御モジュールが1台以上のスマートLEDドライバに無線接続し、各ドライバが1台以上のLED照明ユニットを制御する構成をとります。ドライバはWi-Fi、Bluetooth、Zigbeeなどの無線プロトコルに対応でき、器具群としては自己組織化・自己修復するメッシュネットワークを構成できます。

この特許が示唆する未来は、建物単位でのスマート化との相性の良さです。1台1台の器具を単に制御するだけでなく、器具群が自律的にネットワークを維持し、1台が故障しても迂回経路で通信が続く。現実の建物という、決してきれいな環境ではない場所で、通信を絶やさないための工夫が組み込まれています。

4. 応用分野・実用化

4-1. 商用ビル・オフィス

もっとも実装が進んでいる応用は、オフィスや商用ビルでの省エネと空間活用でしょう。センサー内蔵の器具が在室検知や昼光利用制御を細かく行い、必要な場所だけを必要な明るさで点灯する。これは単なる便利機能ではなく、光熱費削減、レイアウト変更の柔軟性、テナント入れ替え時の工事コスト圧縮につながります。特に、有線制御では配線工事のたびに天井を空ける必要があった従来型オフィスの慣行そのものが、無線メッシュ化によって変わりつつあります。

4-2. スマートホームとMatter/Thread

家庭側では、Matter over Threadという新しい標準規格の潮流が、この動きを後押ししています。Threadは低消費電力の無線メッシュ規格で、常時給電された照明器具はThreadのボーダールーターおよびルーターノードの理想的な候補になります。文章だけでは理解しにくい概念ですが、要は「これまでルーターの近くでしか使えなかったスマートホーム機器が、天井のLEDに助けられて家中どこでも安定して動くようになる」ということです。照明が対象機器と通信を空間的に結びつける役割を果たすと、家の使い勝手が大きく変わります。

4-3. 産業・物流と屋内位置測位

日常用途以外でも、無線ハブ内蔵照明の価値は小さくありません。倉庫や工場など、GPSが届かない屋内で、天井のスマート照明を測位のアンカーとして使う応用が広がっています。フォークリフトや作業員の位置を数十センチの精度で把握し、動線を最適化する用途に直結します。照明の下面が電波を通す構造であることは、下方に広がる作業空間へ測位電波を安定して放射するという点でも合理的です。

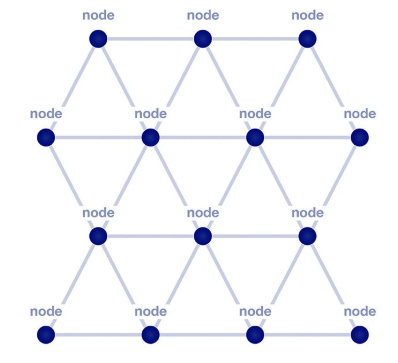

出典：LED professional Review, Qualified Bluetooth Mesh — Making Lighting Controls Future-Proof (https://www.led-professional.com/resources-1/articles/qualified-bluetooth-mesh-2013-making-lighting-controls-future-proof)

5. 課題と展望

5-1. 現在の課題

一方で、無線ハブ内蔵照明が広く普及するには、まだ超えるべき壁があります。

第一に、電気ノイズと電波干渉です。LEDは半導体スイッチング素子で電流を制御するため、動作時にわずかなノイズを放射します。これが同じ筐体内のアンテナや近くの無線機器と干渉すると、通信品質が落ちてしまいます。第二に、熱・電波・光の三重最適化です。金属を増やせば放熱は良くなるが電波は弱まる、樹脂を増やせば電波は通るが熱がこもる、拡散板を厚くすれば光は柔らかくなるがアンテナの自由度が下がる、これらをどう解くかが常に問われます。第三に、標準規格の乱立問題があります。Wi-Fi、Bluetooth Mesh、Zigbee、Thread、Matterと選択肢が多く、どれに投資すべきかがメーカーにとっても利用者にとっても悩ましい状況です。スマート照明のUIは「多くのプロトコルに対応できること」ではなく、「利用者が意識せずにつながること」が重要です。

5-2. 研究の最前線

研究開発の最前線では、マルチプロトコル対応、アンテナ小型化、オンデバイス処理、AI駆動の最適化が進んでいます。ヒートシンクの一部をアンテナとして共用する構造、機械学習でアンテナ配置を短時間に最適化する設計フロー、器具単体で在室検知や異常検知を完結させるエッジ処理。こうした要素が別々に存在する段階から、ひとつの器具に溶け合う段階へ移っています。

加えて、重要なのは“クラウド頼みすぎない”設計です。制御の一部を器具側でこなし、必要なときだけ外部と通信する構成なら、遅延も通信負荷も抑えやすくなります。これは、スマート照明が日常インフラになるための条件でもあります。高価な業務用機器の段階から、一般家庭で自然に使える道具の段階へ進むには、この地味な設計力が不可欠です。

5-3. 未来の展望

今後の本命は、「制御されるだけの照明」から「建物のセンシングと通信を担う照明」への進化でしょう。つまり、明るさ調整中心のスマート照明から、環境認識を伴う情報インフラ型照明へのシフトです。センサーで空間を読み、器具間で情報を分かち合い、必要な機器に必要な情報だけを届ける、といった従来の家電の役割分担が、天井の照明を起点に置き換わっていく可能性があります。

そのとき重要になるのは、派手な演出ではなく信頼です。ちゃんと点くこと。ちゃんとつながること。ちゃんと邪魔しないこと。スマート照明が一般読者にとって本当に身近な技術になるかどうかは、まさにこの“さりげない精度”にかかっています。

あわせて読みたい

無線メッシュを支える通信規格そのものを先に押さえておくと、本記事で扱った「照明の無線ハブ化」がどこに積み上がるのかが見えやすくなります。

Mirai Patent
省電力スマートホームの“要”を眠らせない：Threadボーダールーターのスタックオフロードが変える常時接続 |… 1. はじめに スマートホームが便利になるほど、家の中では小さな通信が増えます。温湿度センサー、ドア開閉、照明、ロック、見守り……。これらは「重たい通信」ではありませ…

もう少し広く、「屋内で電波を安定して届けるとはどういうことか」を知りたい方には、こちらも相性が良いです。RF透過筐体を持つ照明が屋内測位アンカーになるという発想と、記事の核が重なります。

Mirai Patent
近いのに開かないのはなぜ？：UWBデジタルキーを賢くする『信頼度』という発想 | Mirai Patent 1. はじめに スマホやスマートウォッチで「鍵が開く」体験は、もはや珍しくなくなりました。ところが現実には、近いはずなのに開かない、逆に遠いのに反応しそうで怖い──そ…

6. 結論

天井のLEDダウンライトは、もはや「明るくするだけの装置」ではなくなろうとしています。放熱のための金属と、通信のための電波という物理的な二律背反を、下面カバーのRF透過部・内蔵アンテナ・メッシュ制御という三段構えで解きほぐし、建物そのものを一枚の無線ネットワークに変える。それが、いま特許出願が集中している焦点です。

筐体構造、アンテナ実装、システム制御。この三層のどこに強みを持つかで、各社の技術戦略が少しずつ姿を現しつつあります。皆さんが次に自宅や職場で新しいダウンライトを見上げるとき、天井の見え方が少し変わるかもしれません。
