1. はじめに

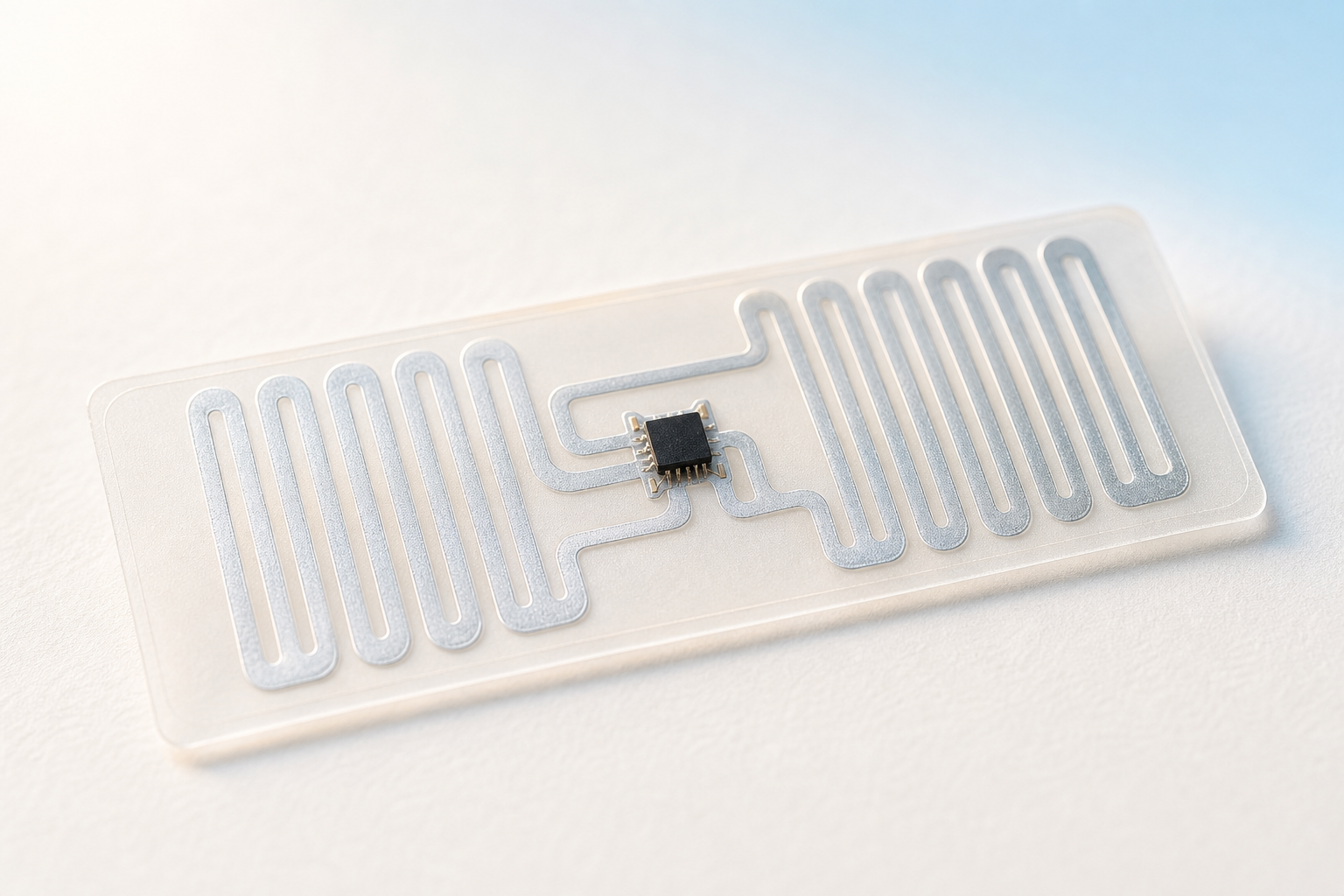

スーパーのセルフレジで商品を読み取る、図書館で本を一冊ずつまとめて貸出処理する、運転中にETCゲートを通過する。私たちの生活には、いつの間にか「電池のいらない小さなチップ」が静かに溶け込んでいます。その正体がRFID（無線周波数識別）タグです。
ただ、便利に見えるRFIDにも、長らく解決できない頭痛のタネがありました。それが「セルフジャミング（自己妨害）」と呼ばれる現象です。読み取り距離が伸びない、混雑した環境で識別精度が落ちる、といった限界の多くは、この一点に起因しています。
近年、この壁を打ち破る切り札として注目されているのが、ハーモニックRFID（高調波RFID）という考え方です。リーダーが出した周波数とは“別の周波数”でタグが返事をする、という発想の転換によって、自分の声で自分を妨害する問題を物理的に回避してしまおうという技術です。
本記事では、ハーモニックRFIDの仕組みを、特許3件と複数の研究文献をひもときながら、「なぜ今、IoT・物流・構造物モニタリング・農業の現場でこの技術が求められているのか」を読み解いていきます。
2. ハーモニックRFIDという発想
2-1. パッシブRFIDが抱える「自分で自分の邪魔をする」問題
そもそも従来のパッシブRFID（電池を持たないRFID）は、バックスキャッタ（後方散乱）という独特の方法で通信します。リーダーが電波を送り、タグはその電波を一部跳ね返しながら、自分の情報をその反射波に“乗せて”返すという仕組みです。

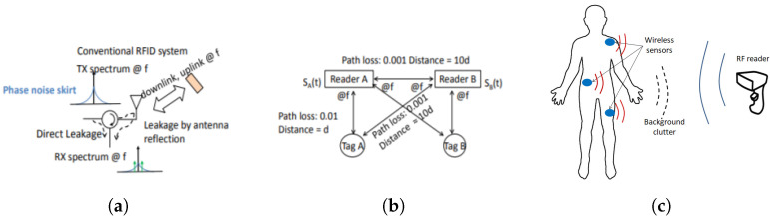

ここで困ったことが起こります。リーダーが送る電波と、タグが返してくる電波は、同じ周波数なのです。同じ周波数の上で、強力なリーダー信号と、ごく弱いタグ信号が交錯する。当然、強い側が弱い側を覆い隠してしまい、リーダーはタグの応答をうまく拾えなくなります。これがセルフジャミングです。結果として、読み取り可能な距離や読み取り速度に実用上の上限が生まれてしまいます。

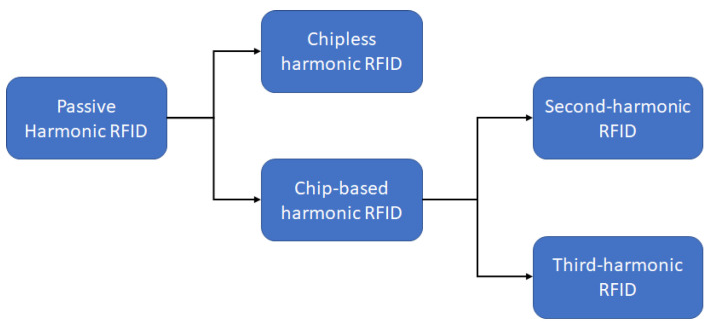

2-2. 「高調波」で返事をするという解決策

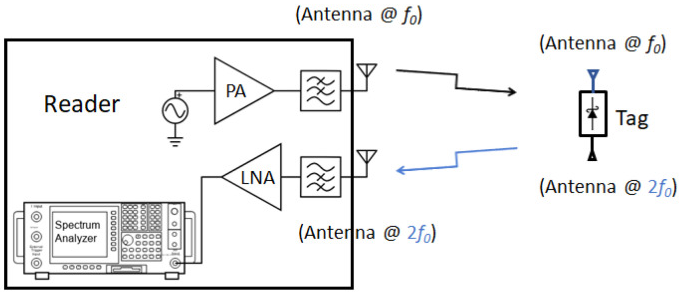

そこで生まれたのが、タグの返答を、受信周波数の整数倍（＝高調波／ハーモニック）にずらしてしまおうという発想です。たとえばリーダーが434MHzで問いかけ、タグは868MHz（2倍の高調波）で返答する──このように送信と受信で周波数が物理的に異なるため、強いリーダー信号がタグの返信を覆い隠す余地そのものがなくなります。
イメージとしては、「相手はバス（低い音）で話してくるが、自分はソプラノ（高い音）で答える二重唱」のようなものです。両者の音域が違うので、どちらの声もはっきりと聞こえる、というわけです。
2-3. ハーモニックRFIDが嬉しいその他の理由
周波数を変えるという発想は、副次的にも多くの恩恵をもたらします。
- クラッター（雑反射）に強い：壁や金属什器に当たって戻る不要反射は、すべて元の周波数（基本波）上にしか現れません。タグ信号は別の周波数にあるので、雑反射の影響を受けにくくなります。
- 位置推定精度の向上：高調波の方が波長が短くなるため、空間分解能が上がり、より正確な位置特定が可能になります。
- リーダー間干渉の低減：複数のリーダーが同時稼働しても、各リーダーは基本波しか出さないため、互いを乱しにくくなります。
つまりハーモニックRFIDは、「読み取りにくい場所でも、より遠くから、より正確に」という、現場が長らく求めてきた条件を一気に満たしうる技術なのです。
3. 特許から見るハーモニックRFIDの技術革新
3-1. 特許1：非線形伝送線による広帯域ハーモニック生成（Cornell大学）
最初に取り上げるのは、US20150198708A1「RFID device, methods and applications」です。
この特許の核心は、タグ内にNLTL（Nonlinear Transmission Line：非線形伝送線）を組み込んで、入力された基本波から第二高調波を効率よく生成することにあります。さらに、その高調波の位相情報を使って屋内の対象物の位置をミリ単位で割り出すという、ハーモニックRFIDの応用範囲を一気に押し広げた発明です。
屋内では、壁や什器からの多重反射（マルチパス）や、送受信間の漏れ込みが位相計測を著しく乱します。本特許はNLTLによる広帯域な高調波生成と、3点以上のアンテナによる三辺測位を組み合わせることで、こうした屋内特有のノイズを巧みに回避する点が高く評価できます。応用先として、屋内測位、在庫管理、ヒューマンマシンインタフェース、衝突回避などが明示されています。
3-2. 特許2：構造物の健全性を読み取る「無電源センサ」（テキサス大学）
次に紹介するのは、US9574966B2「Passive wireless antenna sensor for strain, temperature, crack and fatigue measurement」です。
この特許は、橋梁、建築物、複合材料、コンクリート、さらには生体組織まで、さまざまな構造物にひずみ・温度・クラック・疲労を電池なしで測定する仕組みを提案しています。鍵となるのは、マイクロストリップパッチアンテナをセンサそのものとして使い、構造物の変化に応じた共振周波数のシフトを外部から読み取るというアプローチです。
特に重要なのは、明細書中で「チューナブル・ハーモニック再放射器」を併用する構成が明示されている点です。センサが受け取った問いかけ信号の第二高調波を返信に使うことで、ハーモニックRFIDと同じ理屈でセルフジャミングを避けながら、ひずみ約15kHz/μεという高感度の測定を可能にしています。
「電池を交換できない場所」「人が立ち入れない場所」での社会インフラ監視に直結する点で、極めて実用性の高い特許です。
3-3. 特許3：自己妨害そのものをハード回路で打ち消す（Impinj）
3件目は、US9430683B1「Passive self-jammer cancellation in RFID systems」です。
ハーモニック化が「周波数をずらして避ける」アプローチだとすれば、この特許は、従来周波数のままセルフジャマーを能動的に打ち消すという対極のアプローチを取ります。具体的には、パッシブな可変容量回路網を使い、漏れ込んだキャリア信号と位相を逆にした成分を生成して合成することで、受信信号に重畳した妨害成分を引き算で消し去る仕組みです。
しかも、可変容量回路網全体の容量を一定に保つよう制御することで、受信感度を保ったまま安定動作させる点が新規です。本特許はハーモニックRFIDの「対抗馬」ではなく、ハーモニック化が難しい現行の周波数帯資産（UHF帯など）を生かしたままセルフジャミングと戦うための実装解として、相互補完的な位置付けを持ちます。
4. ハーモニックRFIDが活きる応用分野
4-1. 物流・小売：「読み逃さない」インベントリ管理
倉庫の山積みパレット、店舗のバックヤード、仕分けセンターの高速コンベア。こうした金属什器や什器の入り組んだ現場は、従来RFIDが最も苦手とする「クラッター天国」です。高調波で返信するタグは、こうした雑反射を物理的に避けられるため、読み取り漏れが減り、棚卸し作業の自動化精度が大幅に上がることが期待されます。
国際的にも、RFIDをサプライチェーン全体に組み込み、サプライヤー・倉庫・物流業者をシームレスに連携させようとする動きが加速しています。
4-2. 構造物モニタリング：橋やトンネルの「無痛検診」
3-2で見たように、ハーモニック再放射の仕組みは、橋桁の微小ひずみや、コンクリート表面のクラック、金属表面の疲労を、電池なし・配線なしで定期検診することを可能にします。日本のように膨大な社会インフラの老朽化問題に直面する国にとって、現場に貼っておくだけで使える無電源センサは、極めて現実的な解になります。
4-3. スマート農業・環境センシング
土壌水分のモニタリングは、節水農業と精密農業の出発点ですが、広い農地に有線センサや電池駆動センサを大量配備するのは現実的ではありません。ここでも、土壌中で高調波応答を返すRFIDタグは有力候補となっています。
さらに、ガス、振動、湿度、温度、圧力、pHといった多様な物理量をハーモニックRFIDで遠隔取得する研究も活発で、IoTの「最後の1メートル」を担うセンサ群として、今後の主役の一つになる可能性があります。
5. 課題と展望
5-1. 現在の課題：「効率」と「小ささ」のジレンマ
ハーモニックRFIDの最大の弱点は、変換効率の低さです。タグが受け取った基本波から高調波を作り出す過程では、必ず損失が発生します。リーダーから数メートル離れたタグでは、もともと受信パワーが小さいため、生成される高調波もさらに微弱になり、リーダー側で検出できなくなる、という現実的な問題が立ち塞がります。
また、基本波と高調波の2つの異なる周波数で同時に整合を取れるアンテナや整合回路の設計は容易ではなく、小型化（とくに単一CMOSチップへの集積）も大きな宿題として残されています。
5-2. 研究の最前線：トンネルダイオードと交差偏波アンテナ
近年は、これらの課題に対する突破口を狙った研究が相次いでいます。たとえば、トンネルダイオードを使ったメモリレス・バックスキャッタレスのハーモニックタグは、受信電力が極めて小さくても効率よく高調波を生成できる候補として注目されています。
また、交差偏波（クロスポーラ）を活かしたシングルアンテナ・ハーモニックタグや、ダブルマッチング型のアンテナ設計も進展しており、サイズ・効率・読み取り距離のトレードオフを少しずつ改善しつつあります。
5-3. 未来の展望：「IDのRFID」から「IDも値もくれるRFID」へ
ハーモニックRFIDのもう一つの未来像は、「識別＋センシング」を同時に行う、しゃべる小さな観測者になることです。商品の温度、コンクリートのひび、土壌の湿度、そして物体の正確な位置までを、一枚の無電源タグで返してくれる。そんな世界が現実味を帯びてきています。生成AIや5G/6Gと組み合わせれば、現場のデータが集まる速度と密度は桁違いに変わるはずです。
特許というレンズで覗くと、自己妨害という素朴な物理現象を、周波数の工夫で避けるのか、回路で打ち消すのか、あるいはセンサそのものに昇華させるのか、それぞれのプレイヤーが異なる思想で挑んでいる構図がよく見えてきます。
あわせて読みたい
本記事で扱った「電池を持たない小さな無線デバイスが、現場のあらゆる物を見える化する」というテーマは、近距離無線通信の他の最前線技術とも深くつながっています。以下の2記事は、RFIDの次にやってくる「位置」「ネットワーク」のレイヤーを、同じく特許の視点からひもといたものです。
RFIDが「何があるか」を答えるなら、UWBは「どこにあるか」をセンチ単位で答える技術です。スマートフォンが車のキーに変わる仕組みを、特許から読み解きます。
ハーモニックRFIDが拾った大量のセンサ情報は、どのように家庭やビル全体へ届くのか。その答えのひとつが、低消費電力メッシュネットワーク「Thread」です。
6. 結論
ハーモニックRFIDは、「同じ周波数でやり取りする」という従来RFIDの大前提を覆し、”低い音で問いかけ、高い音で答える”という発想で、長年の自己妨害問題に正面から切り込んだ技術です。
コーネル大学の非線形伝送線特許、テキサス大学の無電源センサ特許、そしてImpinj社の自己妨害キャンセル特許の三者三様のアプローチからは、業界全体が「もっと遠くまで、もっと正確に、もっと電池なしで」という同じ方向を目指していることが浮かび上がります。
変換効率や小型化という課題はまだ残るものの、物流、構造物モニタリング、スマート農業、医療と、応用先は加速度的に広がりつつあります。次に手に取った商品タグや、橋の点検口に貼られた小さなシールが、実は“ハーモニックRFID”であった。そんな日は、もう遠い未来の話ではないでしょう。
